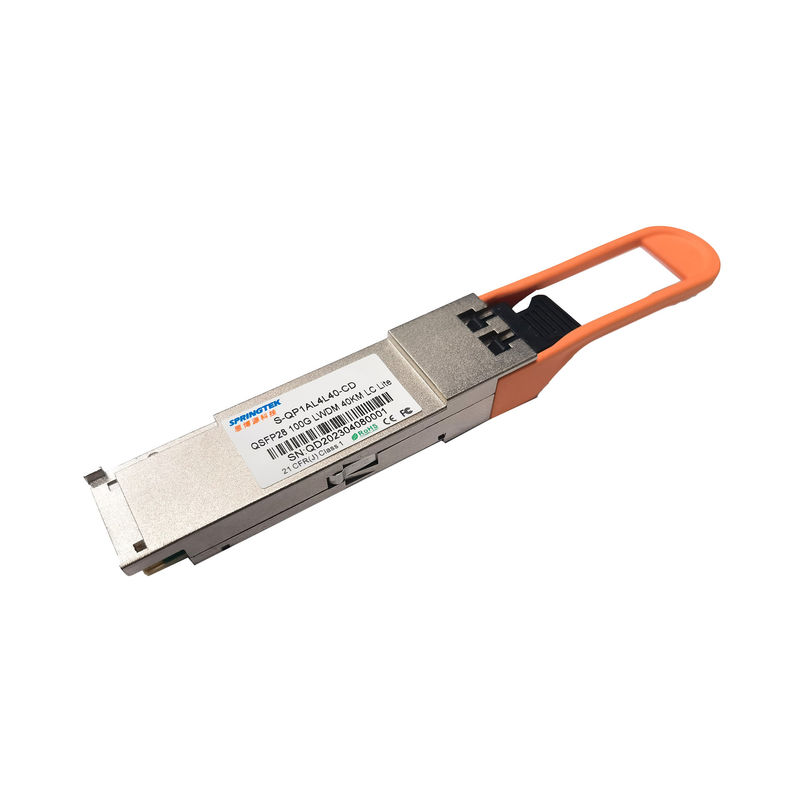

多用性があるCisco QSFP28 ER4ライト100Gbps 1294 -1310nm 40Kmの光学トランシーバー モジュール
発注情報
| 部品番号 | 製品の説明 |
|
S QP1AL4L40 CDライト |
QSFP28、100Gbps、ER4ライト、1294-1310nm、SM、LC 40km、DDMの0ºC~+70ºC、 |
記述
Springtek 100G QSFP28 ER4ライトの光学トランシーバーは1つのモジュールの受信機および送信機道を統合する。では送信側を、シリアル データの流れの4つの車線回復され、時間を調節され、そして通じる4人のレーザーの運転者に。レーザーの運転者制御4 - 1296 nm、1300nm、1305nmおよび1309 nmの中心の波長のEML。光シグナルは業界標準LCのコネクターを通した単モード繊維に多重型になる。では側面を、光学データ・ストリームの4つの車線光学的に多重分離される統合された光学デマルチプレクサーによって受け取りなさい。各データ・ストリームはAPDによって回復され、TRANSインピーダンス アンプは、時間を調節した。このモジュールはホットプラグ対応の電気インターフェイス、低い電力の消費および2ワイヤー シリアル・インタフェースを特色にする。
SpringtekプロダクトはQSFP28 Multi-Source一致に従ってIEEE 802.3baに形式要素の、光学/電気関係およびデジタル診断インターフェイス（MSA）および迎合的と設計されている。
特徴
適用
標準
絶対最高評価
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 電源電圧 | Vcc | -0.3 | 3.6 | V | |
| 保管温度の範囲 | TS | -40 | 85 | °C | |
| 相対湿度-貯蔵 | RHS | 0 | 95 | % | |
| 相対湿度-作動する | RHO | 0 | 85 | % |
推薦された作動条件
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 場合の実用温度範囲 | Tc | 0 | - | 70 | °C |
| 電源電圧 | Vcc | 3.14 | 3.3 | 3.47 | V |
| 総パワー消費量 | P | - | - | 3.5 | W |
| データ転送速度 | BR | - | 25.78125 | - | Gbps |
電気特徴
| 送信機の電気特徴 | |||||
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 差動入れられた電圧振動 | VIN | 180 | - | 1000 | mV |
| Txの差動はImpendenceを入れた | ZIN | - | 100 | - | Ω |
| 差動はリターン・ロスを入れた | 100Gbase-ER4ごと | dB | |||
| 共通モード入力リターン・ロス | 100Gbase-ER4ごと | dB | |||
| 受信機の電気特徴 | |||||
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 差動出力電圧振動 | VOUT | 300 | - | 1200 | mV |
| Rxの差動はImpendenceを出力した | ZOUT | - | 100 | - | Ω |
| 差動はリターン・ロスを出力した | 100Gbase-ER4ごと | dB | |||
| 共通モード出力リターン・ロス | 100Gbase-ER4ごと | dB | |||
ptical特徴
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | ノート |
| 送信機の特徴 | ||||||
| 車線ごとの率に信号を送ること | 25.78125 | GBd | 1 | |||
| 車線の中心の波長（範囲） | λ | 1294.53 | 1295.56 | 1296.59 | nm | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| 側面モード抑制の比率 | SMSR | 30 | - | - | dB | |
| 総平均進水力 | PTOTAL | - | - | 10.5 | dBm | |
| 平均進水力、各車線 | ふくれっ面 | -2.9 | - | 4.5 | dBm | |
| 分光幅（- 20dB） | σ | - | 1 | nm | ||
| 送信機、各車線の平均進水力 | POFF | - | - | -30 | dBm | |
| 絶滅の比率 | ER | 4 | - | - | dB | |
| 反射率を送信しなさい | RFL | - | - | -12 | dB | |
|
出力目マスク定義 {X1、X2、X3、Y1、Y2、Y3} |
{0.25、0.4、0.45、0.25、0.28、0.4} | |||||
| 受信機の特徴 | ||||||
| 車線ごとの率に信号を送ること | 25.78125 | GBd | ||||
| 車線の中心の波長（範囲） | λ | 1294.53 | 1295.56 | 1296.59 | nm | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| 損傷閾値 | THd | -3 | dBm | 1 | ||
| 総平均力を受け取るため | 2.0 | dBm | ||||
| 受信機の感受性（OMA）、各車線 | SenOMA1 | - | -16.5 | - | dBm | 1 |
| 受信機の感受性（OMA）、各車線 | SenOMA2 | - | -20.5 | -19 | dBm | 2 |
| LOSは主張する | LOSA | - | -26 | - | dBm | |
| LOSは非主張する | LOSD | - | -24 | - | dBm | |
| LOSヒステリシス | LOSH | 0.5 | - | - | dB | |
| ノート | ||||||
|
1. 受信機は、損傷なしで、1つの車線のこのパワー レベルを持っている調整された光学入力信号への連続的な露出を容認できる。受信機はこの入力パワーで正しく作動する必要がない。 2. 25.78125Gb/s、NRZ、PRBS 231-1、BER=1x10-12。 3. 27.95249Gb/s、NRZ、PRBS 231-1、BER=5x10-5。 |
||||||
