起源の場所:
ウーハン中国
ブランド名:
Springtek
証明:
ISO9001 RoHS FCC CE
モデル番号:
S-QP1AC31M2K-CD

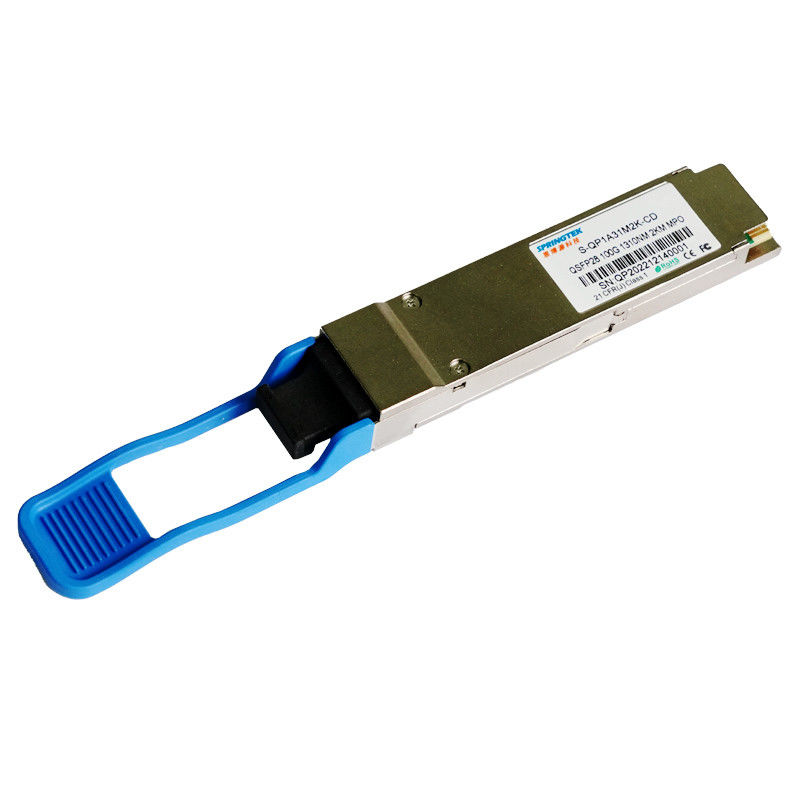

100G PSM4 2kmのブロケード多用性があるQSFP28 1310nm MTP/MPOの光学トランシーバー モジュール
発注情報
| 部品番号 | 製品の説明 |
|
S-QP1AC31M2K-CD |
QSFP28、100Gbps、PSM4,1310nm、SM、MPO、2km、0ºC~+70ºC、DDMと、 |
記述
光通信の適用のために設計されているSpringtek 100G PSM4 QSFP28の単一モードの光学トランシーバー。このプロダクトは送信するために4独立者を提供する増加された左舷密度を提供し、適切な直線を保障するためにチャネルを受け取るために、各チャネルはQSFP28モジュールの容器、容器の中のガイド ピンに単一モード繊維の2kmの100Gbpsの総合データ率に終って25Gbpsで、MTP/MPOのコネクターが付いている光ファイバーのリボン・ケーブル差し込むことができる作動する。
QSFP28 Multi-Source一致に従って（MSA）、モジュールはI2Cの二線式のシリアル・インタフェースを通して管理することができる。送信機モジュールは共通モード論理（CML）のレベルと互換性がある電気入力信号を受け入れるすべての入力データ信号は差動および内部的に終えられる。受信機モジュールは平行の電気出力信号に光検出機構の配列によって平行の光学入力信号を変える。受信機モジュールはまた電気的信号をである共通モード論理（CML）のレベルと互換性がある電圧出力する。すべてのデータ信号は差動で、チャネルごとの25Gb/sまでデータ転送速度を支える。
特徴
適用
標準
絶対最高評価
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 電源電圧 | Vcc | -0.5 | 4 | V | |
| 保管温度の範囲 | TS | -40 | 85 | °C | |
| 相対湿度-貯蔵 | RHS | 0 | 95 | % | |
| 相対湿度-作動する | RHO | 0 | 85 | % |
推薦された作動条件
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 場合の実用温度範囲 | Tc | 0 | - | 70 | °C |
| 電源電圧 | Vcc | 3.14 | 3.3 | 3.47 | V |
| 総パワー消費量 | P | - | - | 3.5 | W |
| データ転送速度 | BR | - | 25.78125 | - | Gbps |
電気特徴
| 送信機の電気特徴 | |||||
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 差動入れられた電圧振動 | VIN | 180 | - | 900 | mV |
| Txの差動はImpendenceを入れた | ZIN | - | 100 | - | Ω |
| 差動終了の不適当な組み合わせ | - | - | 10 | % | |
| 差動はリターン・ロスを入れた | 100G CLR4 MSAごと | dB | |||
| 共通モード入力リターン・ロス | 100G CLR4 MSAごと | dB | |||
| 受信機の電気特徴 | |||||
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 差動出力電圧振動 | VOUT | 300 | - | 1200 | mV |
| Rxの差動はImpendenceを出力した | ZOUT | - | 100 | - | Ω |
| 差動終了の不適当な組み合わせ | - | - | 10 | % | |
| 差動はリターン・ロスを出力した | 100G CLR4 MSAごと | dB | |||
| 共通モード出力リターン・ロス | 100G CLR4 MSAごと | dB | |||
ptical特徴
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | ノート | |
| 送信機の特徴 | |||||||
| 車線ごとの率に信号を送ること | 25.78125 | GBd | 1 | ||||
| 車線の中心の波長（範囲） | λ | 1260 | 1310 | 1355 | nm | ||
| 総平均進水力 | ふくれっ面 | 9.5 | dBm | ||||
| 車線ごとの平均進水力 | TXPx | -6.5 | 2.5 | dBm | |||
| 絶滅の比率 | ER | 3.5 | dB | ||||
| Sidemodeの抑制の比率 | SMSR | 30 | dB | ||||
| 電源遮断の平均進水の車線ごとに | Poff | -30 | dB |
|
|||
|
送信機の目マスク定義 {X1、X2、X3、Y1、Y2、Y3} |
{0.31、0.4、0.45、0.34、0.38、0.4} | ||||||
| 受信機の特徴 | |||||||
| 車線ごとの率に信号を送ること | 25.78125 | GBd | |||||
| 車線の中心の波長（範囲） | λ | 1260 | 1355 | nm | |||
| 平均受信機力、各車線 | Rmax | 3.5 | dBm | ||||
|
Unstressed受信機の感受性 （OMA）車線ごとに |
Rxsens | -10.2 | dBm | 1 | |||
| 入れられた飽和力（積み過ぎ） | Psat | 4.5 | dBm | ||||
| 受信機の反射率 | Rr | -26 | dB | ||||
| LOS | 光学非主張しなさい | Pd | -12 | dBm | |||
| 光学主張しなさい | Pa | -18 | |||||
| ノート | |||||||
|
|||||||
