起源の場所:
ウーハン中国
ブランド名:
Springtek
証明:
ISO9001 RoHS FCC CE
モデル番号:
S-QP1AC4L05-CD

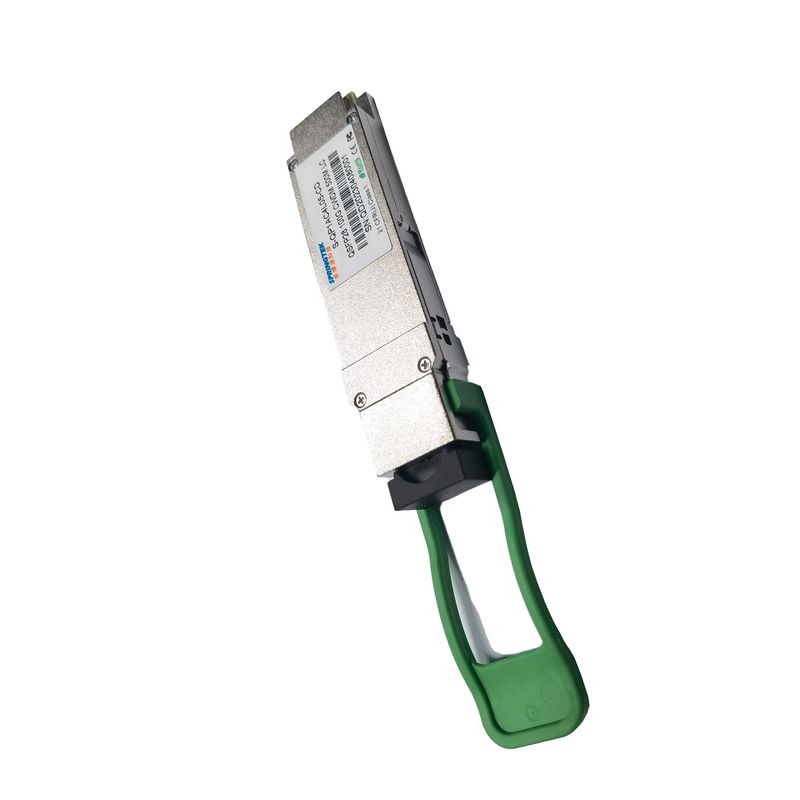

QSFP28 DR 100Gbps CWDM4 500m SM LCの多用性がある杜松の光学トランシーバー モジュール
発注情報
| 部品番号 | 製品の説明 |
| S-QP1AC4L05-CD |
QSFP28,100Gbps、1271 -1331nm、SM、LC、500m、0ºC~+70ºC、DDMと、 |
記述
500mの光通信の適用のために設計されているSpringtek 100Gbps CWDM4 QSFP28。このモジュールは2つのワイヤー シリアル・インタフェースを含む4車線DFBの光トランスミッタ、4車線の光レシーバおよびモジュール管理ブロックを含んでいる。光シグナルは業界標準LCのコネクターを通した単モード繊維に多重型になる。
特徴
適用
標準
絶対最高評価
絶対最高評価
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 最高の供給電圧 | Vcc | 0 | 3.6 | V | |
| 保管温度 | TS | -40 | 85 | ℃ | |
| 作動の場合温度 | Tcase | -5 | 75 | ℃ | |
| 相対湿度 | RH | 0 | 85 | % |
推薦された作動条件
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 作動の場合温度 | Tcase | 0 | 70 | ℃ | |
| 供給電圧 | VCC | 3.135 | 3.3 | 3.465 | V |
| 相対湿度 | RH | 5 | 85 | % | |
| 電力損失 | PD | 3.5 | W | ||
| データ転送速度（光学） | DRO | 4*25.78125 | Gbps | ||
| データ転送速度（電気） | DRE | 4*25.78125 | Gbps |
電気特徴
| 送信機の電気特徴 | |||||
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 差動電圧pk pk | Vpp | 900 | mV | ||
| 入れられた差動インピーダンス | Rin | 100 | オーム | ||
| 差動終了の抵抗の不適当な組み合わせ | 10 | % | |||
| 受信機の電気特徴 | |||||
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 出力差動インピーダンス | 敗走 | 100 | オーム | ||
| 差動終了の抵抗の不適当な組み合わせ | 10 | % | |||
| 差動出力電圧 | Vout、PP | 400 | 600 | 800 | mV |
光学特徴
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 | ノート |
| 送信機 | ||||||
| 車線ごとの信号の速度 | BR | 25.78125 ± 100 PPM | Gb/s | |||
| 波長を送信しなさい | λ0 | 1264.5 | 1271 | 1277.5 | nm | |
| λ1 | 1284.5 | 1291 | 1297.5 | nm | ||
| λ2 | 1304.5 | 1311 | 1317.5 | nm | ||
| λ3 | 1324.5 | 1331 | 1337.5 | nm | ||
| サイド モード抑制の比率 | SMSR | 30 | dB | |||
| 総平均進水力 | Ptotal | 8.5 | dBm | |||
| 平均進水力、各車線 | ふくれっ面 | -6.5 | 2.5 | dBm | ||
| 光学調節広さ（OMA）、各車線 | POMA | -4 | 2.5 | dBm | ||
| 電源遮断の進水の車線ごとに | -30 | dBm | ||||
| 送信機および分散の罰（TDP）、各車線 | TDP | 3.0 | dB | |||
| 絶滅の比率（ER） | ER | 3.5 | dB | |||
| 送信機の目マスク定義{X1、X2、X3、Y1、Y2、Y3} | {0.31、0.40、0.45、0.34、0.38、0.4} | 1 | ||||
| マスクの差益 | 15 | % | 1 | |||
| 受信機 | ||||||
| 車線ごとの速度に信号を送ること | BR | 25.78125 ± 100 PPM | Gb/s | |||
| 波長を受け取りなさい | λ0 | 1264.5 | 1271 | 1277.5 | nm | |
| λ1 | 1284.5 | 1291 | 1297.5 | nm | ||
| λ2 | 1304.5 | 1311 | 1317.5 | nm | ||
| λ3 | 1324.5 | 1331 | 1337.5 | nm | ||
| 損傷閾値、各車線 | 3.5 | dBm | ||||
| 平均は力、各車線を受け取る | -10 | 4.5 | dBm | |||
| 受け取りなさい力、各車線（OMA）を | 2.5 | dBm | 2 | |||
| 受信機の反射率 | -26 | dB | ||||
| LOSは主張する | -24 | -13.6 | dBm | |||
| LOSは非主張する | -11.6 | dBm | ||||
| LOSヒステリシス | 0.5 | 6 | dB | |||
