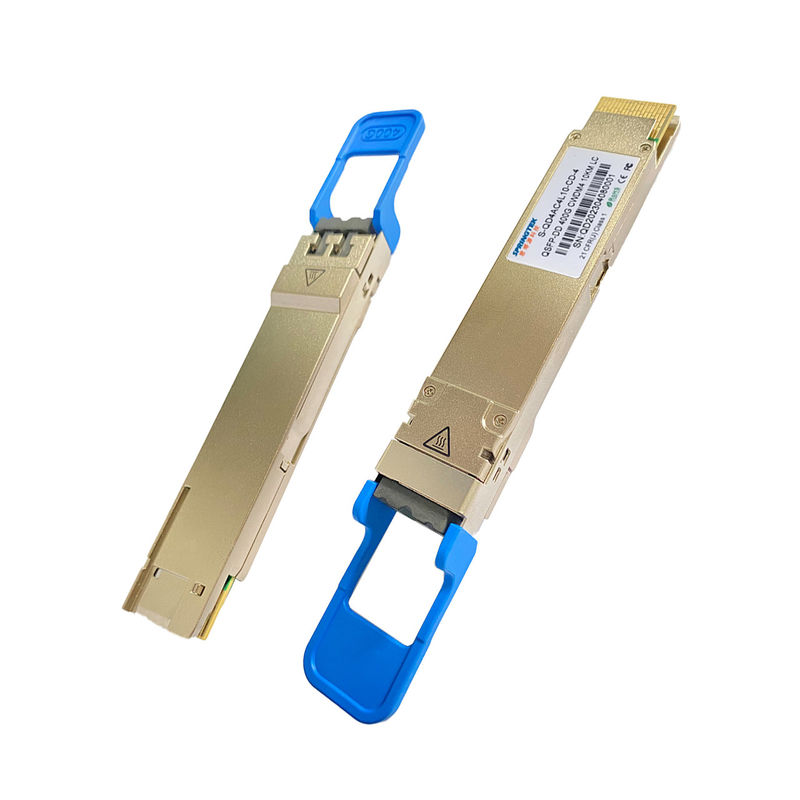

10km LC 400Gbps多用性があるAlcatel QSFP-DD LR4 SMFのトランシーバー
QSFP-DD LR4 S-QD4AC4L10-CD-4 230301.pdf
発注情報
| 部品番号 | 製品の説明 |
|
S-QD4AC4L10-CD-4 |
QSFP-DD 400G CWDM4 LR4 10KM LC、DDMの0ºC~+70ºC、 |
記述
10kmの光通信の適用のために設計されているSpringtek 400Gb/s QSFP-DD LR4の光学モジュール。S-QD4AC4L10-CD-4モジュールはCWDMの光シグナルの4つのチャネルに50Gb/s （PAM4）電気入力データの8つのチャネルを変え、400Gb/s光学伝達のための単一チャネルに多重型にする。逆に、受信機の側面で、モジュールはCWDMの光シグナルの4つのチャネルに光学的に400Gb/s光学入力を多重分離し、50Gb/s （PAM4）電気アウトプット データの8つのチャネルにそれらを変える。
4つのCWDMチャネルの中央波長は1271 1291である、ITU-T G.694.2.Itで定義されるCWDMの波長の格子のメンバーとして1311および1331 nmは光学インターフェイスのための複式アパートLCのコネクターおよび電気インターフェイスのための76ピン コネクターを含んでいる。長距離貨物輸送システムの光学分散を最小にするためには、単モード繊維（SMF）はこのモジュールで加えられなければならない。ホストFECは10kmまで繊維伝達を支えるように要求される
S-QD4AC4L10-CD-4プロダクトはQSFP-DDのMulti-Source一致（MSA）のタイプ2に従って形式要素、光学/電気関係およびデジタル診断インターフェイスと設計されている。温度、湿気およびEMIの干渉を含む最も粗く外的な作動条件を満たすことを設計した。
特徴
適用
絶対最高評価
あらゆる絶対最高評価以上の操作がこのモジュールへの永久的な損害を与えるかもしれないことがhasto注意される。
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 電源電圧 | Vcc | -0.5 | 3.6 | V | |
| 保管温度の範囲 | TS | -40 | 85 | °C | |
| 作動の場合温度 | に | 0 | 70 | °C | |
| 相対湿度（非凝縮） | RH | 0 | 85 | % |
推薦された作動条件および電源の条件
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 | ノート |
| 作動の場合温度 | 上 | 0 | 70 | degC | ||
| 電源電圧 | VCC | 3.135 | 3.3 | 3.465 | V | |
| データ転送速度、各車線 | 26.5625 | GBd | PAM4 | |||
| データ転送速度の正確さ | -100 | 100 | PPM | |||
| 前FECビット エラー率 | 2.4x10-4 | |||||
| 後FECビット エラー率 | 1x10-12 | 1 | ||||
| リンク間隔 | D | 0.002 | 10 | km | 2 | |
|
注: 1. FECは上位システムによって提供した。 2. FECは上位システムで最高の間隔を支えるように要求した |
||||||
電気特徴
次の電気特徴は推薦されたオペレーティング環境に他に特に規定がなければ定義される。
| 変数 | テストoint | 分 | 典型的 | 最高 | 単位 | ノート | |
| パワー消費量 | 12 | W | |||||
| 現在の供給 | Icc | 3.63 | |||||
| 送信機（各車線） | |||||||
| シグナリング率、各車線 | TP1 | 26.5625 ± 100 PPM | GBd | ||||
|
差動pk pk入れられた電圧許容 不適当な組み合わせ |
TP1a | 900 | mVpp | 1 | |||
| 差動終了 | TP1 | 10 | % | ||||
| 差動はリターン・ロスを入れた | TP1 |
IEEE 802.3-2015 同等化 （83E-5） |
dB | ||||
| 共通モードへの差動 入れられたリターン・ロス |
TP1 | IEEE 802.3-2015 同等化（83E-6） |
dB | ||||
| モジュールによって重点を置かれる入れられたテスト | TP1a | IEEE 802.3bs 120E.3.4.1を見なさい | 2 | ||||
|
片端接地の電圧 許容範囲（分） |
TP1a | -0.4から3.3 | V | ||||
| 近端目の高さ、差動 | TP1 | -350 | 2850 | mV | 3 | ||
| 受信機（各車線） | |||||||
| 遠端目の高さ、差動 | TP4 | 53.125 ± 100 PPM | GBd | ||||
|
差動ピーク間 出力電圧 |
TP4 | 900 | mVpp | ||||
| 共通モード出力電圧（Vcm） | TP4 | 2850 | mV | ||||
|
差動終了 不適当な組み合わせ |
TP4 | 10 | % | ||||
|
差動はリターン・ロスを出力した
|
TP4 |
IEEE 802.3-2015 同等化（83E-2） |
|||||
|
差動モードへの公有地 転換リターン・ロス |
TP4 |
IEEE 802.3-2015 同等化（83E-3） |
|||||
|
遷移時間、20%から80%
|
TP4 | 9.5 | ps | ||||
|
近端目の対称のマスクの幅 （ESMW） |
TP4 | 0.265 | UI | ||||
| 近端目の高さ、差動 | TP4 | 70 | mV | ||||
|
遠端目の対称のマスクの幅 （ESMW） |
TP4 | 0.2 | UI | ||||
| 遠端目の高さ、差動 | TP4 | 30 | mV | ||||
| 遠端前駆物質ISIの比率 | TP4 | -4.5 | 2.5 | % | |||
| 共通モード出力電圧（Vcm） | TP4 | -350 | 2850 | mV | 3 | ||
|
注: 1. IEEE 802.3bsパターンがPRBS31Qまたは無秩序な空転であること120E.3.1.2への例外を除いて。 2. 大会のBERはIEEE 802.3bs 120E.1.1で指定した。 3. ホストによって発生するDCの共通モード電圧。指定は地上のオフセットの電圧の効果が含まれている。 |
|||||||
光学特徴
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 | ノート |
| 送信機 | ||||||
| 中心の波長 | L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1279.5 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| データ転送速度、各車線 | 53.125 ± 100 PPM | GBd | ||||
| 調節フォーマット | PAM4 | |||||
| サイド モード抑制の比率 | SMSR | 30 | dB | |||
| 平均進水力、各車線 | PAVG | -2.8 | 4.0 | dBm | 1 | |
|
外の光学調節広さ （OMAouter）、各車線 |
POMA | 0.2 | 4.2 | dBm | 2 | |
|
TDECQ引くOMAouter、各車線の進水力 ERの≥ 4.5dBのため ERのため < 4=""> |
-1.2 -1.1 |
dB | ||||
|
送信機および分散の目Clouser PAM4のため、各車線 |
TDECQ | 3.9 | dB | |||
| TDECQ – 10*log10 （Ceq）、各車線 | 3.9 | dB | ||||
| 絶滅の比率 | ER | 3.5 | dB | |||
|
進水力の相違 間何れかの2つの車線（OMAouter） |
4 | dB | ||||
| RIN15.6OMA | RIN | -136 | dB/Hz | |||
| 光学リターン・ロスの許容 | TOL | 15.6 | dB | |||
|
平均進水力の 送信機を離れて、各車線 |
Poff | -26 | dBm | |||
| 送信機の遷移時間 | 17 | ps | ||||
|
の平均進水力 送信機、各車線 |
Poff | -20 | dBm | |||
| 受信機 | ||||||
| 中心の波長 | L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1279.5 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| データ転送速度、各車線 | 53.125 ± 100 PPM | GBd | ||||
| 調節フォーマット | PAM4 | |||||
| 損傷閾値、各車線 | THd | 5 | dBm | 4 | ||
| 平均は力、各車線を受け取る | -9.1 | 4 | dBm | 5 | ||
| 力（OMAouter）、各車線を受け取りなさい | 4.2 | dBm | ||||
|
受信機力の相違 何れかの2つの車線間 （OMAouter） |
4.6 | dBm | ||||
|
受信機の感受性（OMAouter）、 各車線 |
SEN |
同等化 （1） |
dBm | 6 | ||
| 重点を置かれた受信機の感受性 | SRS | -4.1 | dBm | 7 | ||
| 受信機の反射率 | RR | -26 | dB | |||
| LOSは主張する | LOSA | -20 | dBm | |||
| LOSは非主張する | LOSD | -12.1 | dBm | |||
| LOSヒステリシス | LOSH | 0.5 | dB | |||
| 圧力の受信機の感受性（ノート7）のための重点を置かれた条件 | ||||||
|
PAM4 （SECQ）のための重点を置かれた目の閉鎖、 テストの下の車線 |
3.9 | dB | ||||
| SECQ – 10*log10 （Ceq）、車線のnderテスト | 3.9 | dB | ||||
| 各侵略者の車線のOMAouter | 0.5 | dBm | ||||
|
注: 1. 平均進水力は、各車線（分）信号強度の報知的、ない主な表示器である。この価値の下の進水力の送信機は迎合的である場合もない;但し、これの上の価値は承諾を保障しない。 2. TDECQ < 1=""> 3. Ceqは参照の平衡装置の騒音の強化調節フォーマットPAM4の損傷閾値、各車線THd 5.0dBmのための記述IEEE Std 802.3-2018節121.8.5.3で定義される係数である。 4. 平均は力を受け取る、各車線（分）は信号強度の報知的、ない主な表示器である。この価値の下の受け取られた力は迎合的である場合もない;但し、これの上の価値は承諾を保障しない。 5. 受信機は、損傷なしで、この平均出力のレベルを持っている光学入力信号への連続的な露出を容認できる。 6. 受信機の感受性（OMAouter）は、各車線（最高）報知的で、SECQ 3.9までdBの価値の送信機のために定義される。それは図4.で説明される同等化（1）に会うべきである。 7. 2.4x10-4にBERの同輩のためのTP3で一致テスト信号と測定される。 8. これらのテスト条件は重点を置かれた受信機の感受性を測定するのためである。それらは受信機の特徴ではない。 |
||||||
次のデジタル診断特徴は正常な動作条件に他に特に規定がなければ定義される。
| 変数 | 記号 | 分 | 最高 | 単位 | ノート |
| 温度のモニターの絶対誤差 | DMI_Temp | -3 | 3 | degC | 作動に 温度較差 |
| 供給電圧のモニターの絶対誤差 | DMI _VCC | -0.1 | 0.1 | V | 完全な操作に 範囲 |
| チャネルRX力モニターの絶対誤差 | DMI_RX_Ch | -2 | 2 | dB | 1 |
| チャネルのバイアス現在のモニター | DMI_Ibias_Ch | -10% | 10% | mA | |
| チャネルTX力モニターの絶対誤差 | DMI_TX_Ch | -2 | 2 | dB | 1 |
|
注: 1. 異なった繊維の測定の正確さが原因で、合計の正確さ付加的+/-1 dBの変動、または+/- 3 dBがあることができる。 |
|||||
