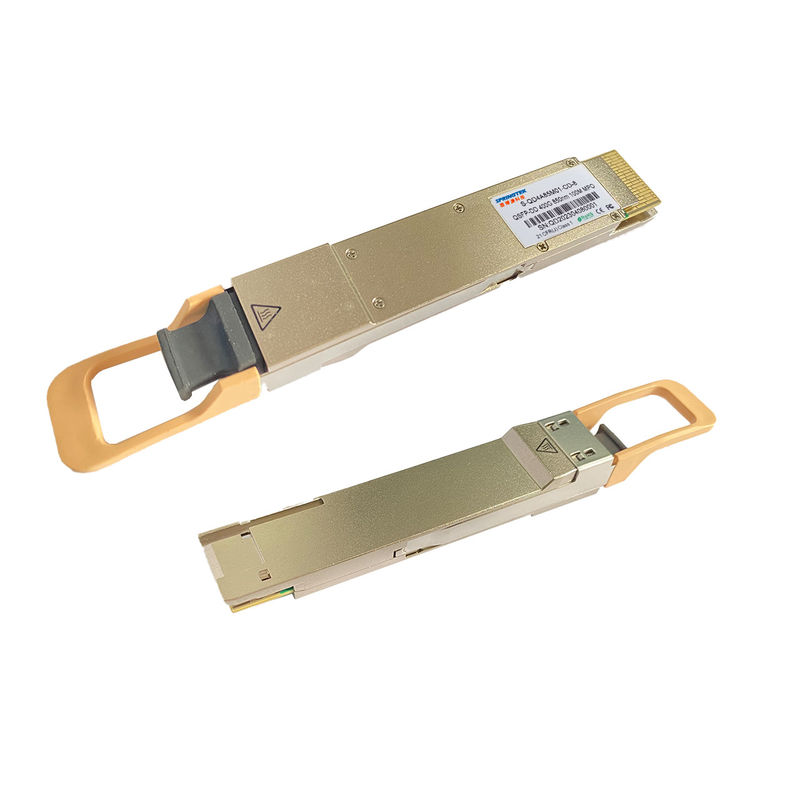

QSFP-DD SR8の互換性がある杜松400G MM MPO/MTP 100M OEM光学Transceiverr
QSFP-DD SR8 S-QD4A85M01-CD-8 230301.pdf
発注情報
| 部品番号 | 製品の説明 |
| S-QD4A85M01-CD-8 | QSFP-DD 400G 850nm SR8 100M MPO、DDMの0ºC~+70ºC、 |
記述
Springtek 400Gb/s QSFP-DD SR8の光学モジュール。それは増加された左舷密度およびトータル システムの原価節約を提供する。QSFP-DD双方向通信の光学モジュールは8チャネル、OM3マルチモード・ファイバの100メートルの400Gb/sの総合データ率のための53.125Gb/s操作が各可能を送受信するために独立者を提供する。
MTP/MPO-16コネクターが付いている光ファイバーケーブルはQSFP-DD SR8モジュールの容器に差し込むことができる。適切な直線は容器の中のガイド ピンによって保障される。ケーブルは通常適切なチャネル間の直線のためにねじることができない。電気関係はQSFP-DDのMSA迎合的な端のタイプ コネクターを通して達成される。
すべての8つの平行車線の中央波長は850nmである。それは光学インターフェイスのための光学MPO-16コネクターおよび電気インターフェイスのための60ピン コネクターを含んでいる。ホストFECは70mまでOM3マルチモード・ファイバ伝達を支えるように要求される。
S-QD4A85M01-CD-8プロダクトはQSFP-DDのMulti-Source一致（MSA）のタイプ2に従って形式要素、光学/電気関係およびデジタル診断インターフェイスと設計されている。温度、湿気およびEMIの干渉を含む最も粗く外的な作動条件を満たすことを設計した。
特徴
適用
絶対最高評価
あらゆる絶対最高評価以上の操作がこのモジュールへの永久的な損害を与えるかもしれないことがhasto注意される。
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 電源電圧 | Vcc | -0.5 | 3.6 | V | |
| 保管温度の範囲 | TS | -40 | 85 | °C | |
| 作動の場合温度 | に | 0 | 70 | °C | |
| 相対湿度（非凝縮） | RH | 0 | 85 | % |
推薦された作動条件および電源の条件
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 | ノート |
| 作動の場合温度 | 上 | 0 | 70 | degC | ||
| 電源電圧 | VCC | 3.135 | 3.3 | 3.465 | V | |
| データ転送速度、各車線 | 26.5625 | GBd | PAM4 | |||
| データ転送速度の正確さ | -100 | 100 | PPM | |||
| 前FECビット エラー率 | 2.4x10-4 | |||||
| 後FECビット エラー率 | 1x10-12 | 1 | ||||
| OM3のリンク間隔 | D | 0.5 | 100 | m | 2 |
注:
1. FECは上位システムによって提供した。
2. FECは上位システムで最高の間隔を支えるように要求した。
電気特徴
次の電気特徴は推薦されたオペレーティング環境に他に特に規定がなければ定義される。
| 変数 | テスト・ポイント | 分 | 典型的 | 最高 | 単位 | ノート |
| パワー消費量 | 12 | W | ||||
| 現在の供給 | Icc | 3.63 | ||||
| 送信機（各車線） | ||||||
| シグナリング率、各車線 | TP1 | 26.5625 ± 100 PPM | GBd | |||
|
差動pk pk入れられた電圧 許容不適当な組み合わせ |
TP1a | 900 | mVpp | 1 | ||
| 差動終了 | TP1 | 10 | % | |||
| 差動はリターン・ロスを入れた | TP1 |
IEEE 802.3-2015 同等化（83E-5） |
dB | |||
| 共通モードへの差動 入れられたリターン・ロス |
TP1 | IEEE 802.3-2015 同等化（83E-6） |
dB | |||
| 遷移時間、20%から80% | TP4 | 9.5 | ps | |||
|
近端目の対称のマスクの幅 （ESMW） |
TP4 | 0.265 | UI | |||
| 近端目の高さ、差動 | TP4 | 70 | mV | |||
|
遠端目の対称のマスクの幅 （ESMW） |
TP4 | 0.2 | UI | |||
| 遠端目の高さ、差動 | TP4 | 30 | mV | |||
| 遠端前駆物質ISIの比率 | TP4 | -4.5 | 2.5 | % | ||
| 共通モード出力電圧（Vcm） | TP4 | -350 | 2850 | mV | 3 | |
注:
1. IEEE 802.3bsパターンがPRBS31Qまたは無秩序な空転であること120E.3.1.2への例外を除いて。
2. 大会のBERはIEEE 802.3bs 120E.1.1で指定した。
3. ホストによって発生するDCの共通モード電圧。指定は地上のオフセットの電圧の効果が含まれている。
光学特徴
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 | ノート |
| 送信機 | ||||||
| 中心の波長 | λC | 840 | 850 | 860 | nm | |
| データ転送速度、各車線 | 26.5625 ± 100 PPM | GBd | ||||
| 調節フォーマット | PAM4 | |||||
| RMSの分光幅 | ∆λrms | 0.6 | nm | 調整される | ||
| 平均進水力、各車線 | PAVG | -6.5 | 4 | dBm | 1 | |
|
外の光学調節 広さ（OMAouter）、各車線 |
POMA | -4.5 | 3 | dBm | 2 | |
|
OMAouterのマイナスの進水力 TDECQの各車線 |
-5.9 | dB | ||||
|
送信機および分散 PAM4の各車線のための目Clouser |
TDECQ | 4.5 | dB | |||
| 絶滅の比率 | ER | 3 | dB | |||
| 光学リターン・ロスの許容 | TOL | 12 | dB | |||
|
平均進水力の 送信機を離れて、各車線 |
Poff | -30 | dBm | |||
| 囲まれた変化 |
19 μmの≥ 86% 4.5 μmの≤ 30% |
|||||
| 受信機 | ||||||
| 中心の波長 | λC | 840 | 850 | 860 | nm | |
| データ転送速度、各車線 | 26.5625 ± 100 PPM | GBd | ||||
| 調節フォーマット | PAM4 | |||||
| 損傷閾値、各車線 | THd | 5 | dBm | 3 | ||
| 平均は力、各車線を受け取る | -7.9 | 4 | dBm | 4 | ||
| 力（OMAouter）、各車線を受け取りなさい | 3 | dBm | ||||
| 受信機の感受性 | SEN | -6.5 | dBm | 5 | ||
| （OMAouter）、各車線 | ||||||
| 重点を置かれた受信機の感受性（OMAouter）、各車線 | SRS | -3 | dBm | 6 | ||
| 受信機の反射率 | RR | -12 | dB | |||
| LOSは主張する | LOSA | -30 | dBm | |||
| LOSは非主張する | LOSD | -12 | dBm | |||
| LOSヒステリシス | LOSH | 0.5 | dB | |||
| 圧力の受信機の感受性（ノート7）のための重点を置かれた条件 | ||||||
| 重点を置かれた目の閉鎖のための PAM4 （SECQ）、テストの下の車線 |
4 | dB | ||||
| 各侵略者の車線のOMAouter | 3 | dBm | ||||
注:
1. 平均進水力は、各車線（分）信号強度の報知的、ない主な表示器である。この価値の下の進水力の送信機は迎合的である場合もない;但し、これの上の価値は承諾を保障しない。
2. TDECQ < 1="" dB="">
3. 受信機は、損傷なしで、この平均出力のレベルを持っている光学入力信号への連続的な露出を容認できる。
4. 平均は力を受け取る、各車線（分）は信号強度の報知的、ない主な表示器である。この価値の下の受け取られた力は迎合的である場合もない;但し、これの上の価値は承諾を保障しない。
5. 受信機の感受性OMAouterは、各車線（最高）報知的で、2.4x10-4のBERのために定義される。
6. 2.4x10-4のBERのための受信機の入力で一致テスト信号と測定される。
7. これらのテスト条件は重点を置かれた受信機の感受性を測定するのためである。それらは受信機の特徴ではない。
デジタル診断機能
次のデジタル診断特徴は正常な動作条件に他に特に規定がなければ定義される。
| 変数 | 記号 | 分 | 最高 | 単位 | ノート |
| 温度のモニターの絶対誤差 | DMI_Temp | -3 | 3 | degC | 作動に 温度較差 |
| 供給電圧のモニターの絶対誤差 | DMI _VCC | -0.1 | 0.1 | V | 完全な操作に 範囲 |
|
チャネルRX力モニターの絶対的存在 間違い |
DMI_RX_Ch | -2 | 2 | dB | 1 |
| チャネルのバイアス現在のモニター | DMI_Ibias_Ch | -10% | 10% | mA | |
|
チャネルTX力モニターの絶対的存在 間違い |
DMI_TX_Ch | -2 | 2 | dB | 1 |
注:
1. 異なった繊維の測定の正確さが原因で、合計の正確さ付加的+/-1 dBの変動、または+/- 3 dBがあることができる。
