起源の場所:
ウーハン中国
ブランド名:
Springtek
証明:
ISO9001 RoHS FCC CE
モデル番号:
S-PB2532L20-CD

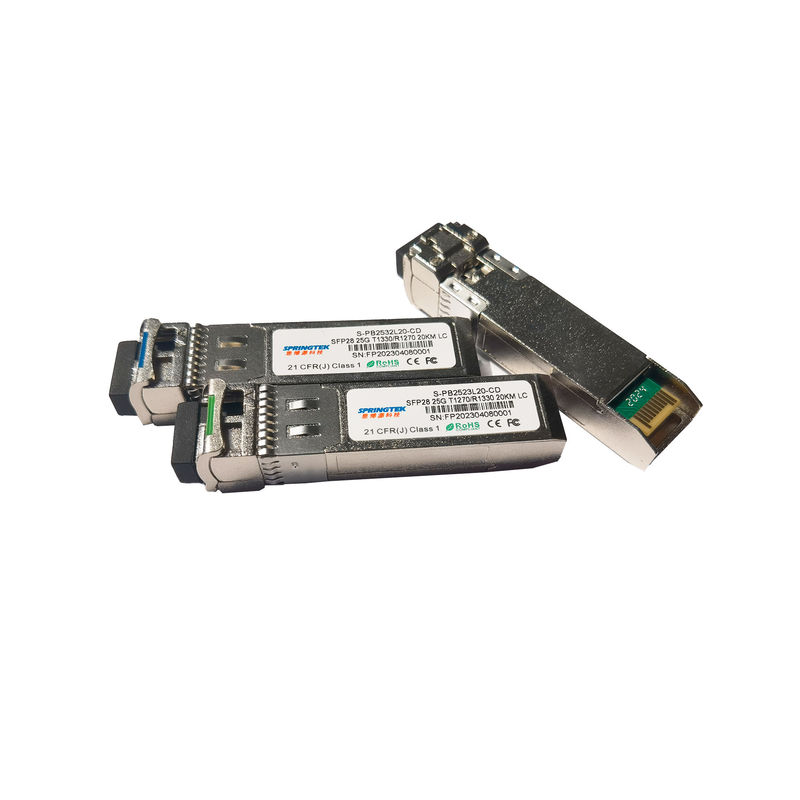

25.78Gbps BIDI SFP28 Tx1330/Rx1270nm 20kmの光学トランシーバー モジュール
発注情報
| 部品番号 | 製品の説明 |
|
S-PB2532L20-CD |
SFP28、BIDI、Tx1330/Rx1270nm、25.78Gbps、SM、20km、DDMの0ºC~+70ºC、 |
記述
Springtek SFP28 BIDIのトランシーバーは高性能、SMFの25.78Gbpsおよび20kmの伝送距離のデータ転送速度を支える費用効果が大きいモジュールである。
トランシーバーは3つのセクションから成っている:TRANSインピーダンス前置増幅器（TIA）およびMCUの制御装置と統合されるDFBレーザーの送信機、PINフォトダイオード。
トランシーバーはSFPのMulti-Source一致およびSFF-8472デジタル診断機能と互換性がある。
特徴
適用
絶対最高評価
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 電源電圧 | Vcc | -0.5 | 4.5 | V | |
| 保管温度の範囲 | TS | -40 | +85 | °C | |
| 相対湿度-作動する | RHO | 5 | 85 | % |
推薦された作動条件
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 場合の実用温度範囲 | Tc | 0 | +70 | °C | |
| 電源電圧 | Vcc | 3.14 | 3.3 | 3.47 | V |
| 現在の供給 | Icc | 600 | mA | ||
| データ転送速度 | BR | - | 25.78 | - | Gbps |
光学および電気特徴
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 | ノート | |
| 送信機 | |||||||
| 中心の波長 | λc | 1320 | 1330 | 1340 | nm | ||
| 分光幅（- 20dB） | Δλ | 1 | nm | ||||
| サイド モード抑制の比率 | SMSR | 30 | - | dB | |||
| 平均出力電力 | ふくれっ面 | 0 | 6 | dBm | 1 | ||
| 絶滅の比率 | ER | 3.5 | dB | ||||
| データ入力振動差動 | VIN | 180 | 850 | mV | 2 | ||
| 入れられた差動インピーダンス | ZIN | 90 | 100 | 110 | Ω | ||
| TXのディスエイブル | ディスエイブル | 2.0 | Vcc | V | |||
| 可能にしなさい | 0 | 0.8 | V | ||||
| TXの欠陥 | 欠陥 | 2.0 | Vcc | V | |||
| 常態 | 0 | 0.8 | V | ||||
| 受信機 | |||||||
| 中心の波長 | λc | 1260 | 1270 | 1280 | nm | ||
| 受信機の感受性 | -13 | dBm | 3 | ||||
| 受信機の積み過ぎ | 2 | dBm | 3 | ||||
| LOSは非主張する | LOSD | -15 | dBm | ||||
| LOSは主張する | LOSA | -30 | dBm | ||||
| LOSヒステリシス | 0.5 | dB | |||||
| データ出力の振動差動 | Vout | 300 | 900 | mV | 4 | ||
| LOS | 高い | 2.0 | Vcc | V | |||
| 低速 | 0.8 | V | |||||
|
注: 1. 光学力はSMFに進水する。 2. 内部的にACつながれ、終わるPECLの入力。 3. PRBS 231 - 1のテスト パターン@25.78Gpsと測定される、BER ≤5×10-5。 4. 内部的にはACつながれる。 |
|||||||
タイミングおよび電気
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 |
| Txのディスエイブルは時間を否定する | t_on | 2 | 氏 | ||
| Txのディスエイブルは時間を主張する | t_off | 10 | µs | ||
|
初期設定する時間含んでいる Txの欠陥の調整 |
t_init | 300 | 氏 | ||
| Txの欠陥は時間を主張する | t_fault | 100 | µs | ||
| 再調節するべきTxのディスエイブル | t_reset | 10 | µs | ||
| LOSは時間を主張する | t_loss_on | 100 | µs | ||
| LOSは時間を非主張する | t_loss_off | 100 | µs | ||
| 連続IDのクロック レート | f_serial_clock | 100 | 400 | KHz | |
| の高さのMOD_DEF （0:2） | VH | 2 | Vcc | V | |
| MOD_DEF （0:2） -低速 | VL | 0.8 | V |
診断
| 変数 | 範囲 | 単位 | 正確さ | 口径測定 |
| 温度 | 0から+70 | °C | ±3°C | 内部 |
| 電圧 | 3.0から3.6 | V | ±3% | 内部 |
| バイアス流れ | 0から100 | mA | ±10% | 内部 |
| TX力 | 0から6 | dBm | ±3dB | 内部 |
| RX力 | -14から+2 | dBm | ±3dB | 内部 |
