起源の場所:
ウーハン中国
ブランド名:
Springtek
証明:
ISO9001 RoHS FCC CE
モデル番号:
S-PP2585L01-CD

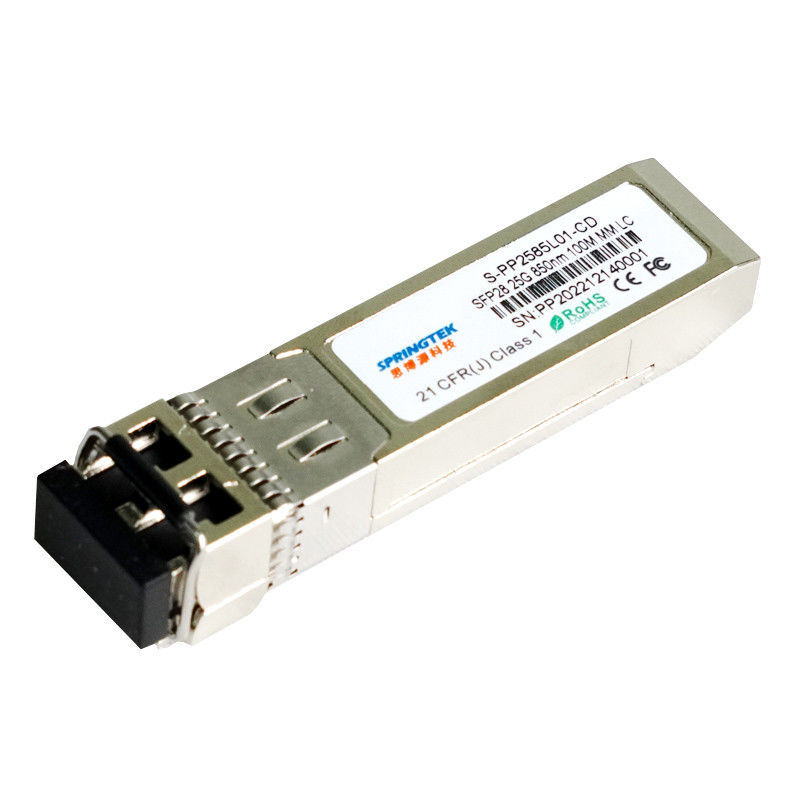

ブロケードの多用性があるSFP28 SR 25G 100m多モード繊維LC MMFのトランシーバー
発注情報
| 部品番号 | 製品の説明 |
| S-PP2585L01-CD |
SFP28、25.78125Gbps、850nm、SM、100m、DDMの0ºC~+70ºC、 |
記述
25GigabitイーサネットおよびInfiniband EDRの適用のためのSpringtek SFP28。それはOM3繊維を使用して25.78125Gbps 70mまでかOM4繊維を使用して100mで作動する短距離データ通信および結合の適用のための高性能モジュールである。このモジュールは850nmのわずかな波長を使用してマルチモード・ファイバ システムに作動するように設計されている。電気インターフェイスは20の接触の端のタイプ コネクターを使用する。光学インターフェイスは複式アパートLCの容器を使用する。
特徴
サポート25.78125Gbpsビット・レート
OM3 MMFの70mおよびOM4 MMFの100mの最高のリンク長さ
850nm VCSELレーザーおよびPINの光検出機構
送信機および受信機の両方channeの内部司令官
複式アパートLCの容器
オペレーティング環境の温度較差:0 | +70℃
単一3.3V電源
低い電力の消滅:<1.0W
高められたEMIの保護のSFP28ハウジング
適用
25GBASE-SRイーサネット
Infiniband EDRの適用
32G繊維チャネルの塗布
サーバー、スイッチ、貯蔵およびホスト カード アダプター
絶対最高評価
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 電源電圧 | Vcc | -0.5 | 3.6 | V | |
| 保管温度の範囲 | TS | -40 | 85 | °C | |
| 相対湿度-作動する | RHO | 0 | 85 | % |
推薦された作動条件
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 場合の実用温度範囲 | Tc | 0 | - | 70 | °C |
| 電源電圧 | Vcc | 3.135 | 3.3 | 3.465 | V |
| 現在の供給 | Icc | - | - | 300 | mA |
| データ転送速度 | BR | 25.78125±100ppm | Gbps | ||
電気特徴
| 送信機の電気特徴 | |||||
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 差動入れられた電圧振動 | VIN | 90 | - | 100 | mV |
| Txの差動はImpendenceを入れた | ZIN | - | 100 | - | Ω |
| 送信機のディスエイブルの電圧 | VDIS | 2.0 | - | VCC +0.3 | V |
| 送信機は電圧を可能にする | VEN | 0 | - | 0.8 | V |
| 受信機の電気特徴 | |||||
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 差動出力電圧振動 | VOUT | 300 | - | 900 | mV |
| Rxの差動はImpendenceを出力した | ZOUT | - | 100 | - | Ω |
| LOSは電圧を主張する | VLOSA | 2.0 | - | VCC +0.3 | V |
| LOSは電圧を非主張する | VLOSD | -0.3 | - | +0.4 | V |
光学特徴
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | ノート | ||
| 送信機の特徴 | ||||||||
| 中心の波長範囲 | λ | 840 | 850 | 860 | nm | |||
| 分光幅RMS | Δλ | - | - | 0.6 | nm | |||
| 平均出力電力 | Pavg | -8.4 | 2.4 | dBm | ||||
| 光学力OMA | POMA | -6.4 | 3 | dBm | ||||
| 絶滅の比率 | ER | 2 | - | - | dB | |||
| 相対的な強度の騒音 | RIN | - | - | -128 | dB/Hz | |||
| 光学リターン・ロスの許容 | - | - | 12 | dB | ||||
| 送信機および分散の目の閉鎖 | TDEC | - | - | 4.3 | dB | |||
| 送信機の目マスク定義{X1、X2、X3、Y1、Y2、Y3} |
>10% {0.23、0.34、0.43、0.27、0.35、0.4} |
1,2 | ||||||
| 受信機の特徴 | ||||||||
| 作動の中央波長 | λ | 840 | 850 | 860 | nm | |||
| 受信機の感受性 | 上院議員 | - | - | -10.3 | dBm | 3,4 | ||
| 受信機の積み過ぎ | PSAT | 2.4 | - | - | dBm | |||
| 受信機の反射率 | RFL | - | - | -12 | dB | |||
| LOSは主張する | LOSA | -30 | - | - | dBm | |||
| LOSは非主張する | LOSD | - | - | -13 | dBm | |||
| LOSヒステリシス | LOSH | 0.5 | 3 | 5 | dB | |||
| ノート | ||||||||
|
1. 送信機のヒット率5E-5は当ったり/サンプル。 2. IEEE 802.3baと迎合的。 3. 最小値は無限ERの報知的な、同輩分Tx OMAおよび最高チャネルの挿入損失である。 4. PRBS 231-1のテスト パターンと、@25.78125Gb/s測定されるの受信機の感受性BER<5e-5> |
||||||||
