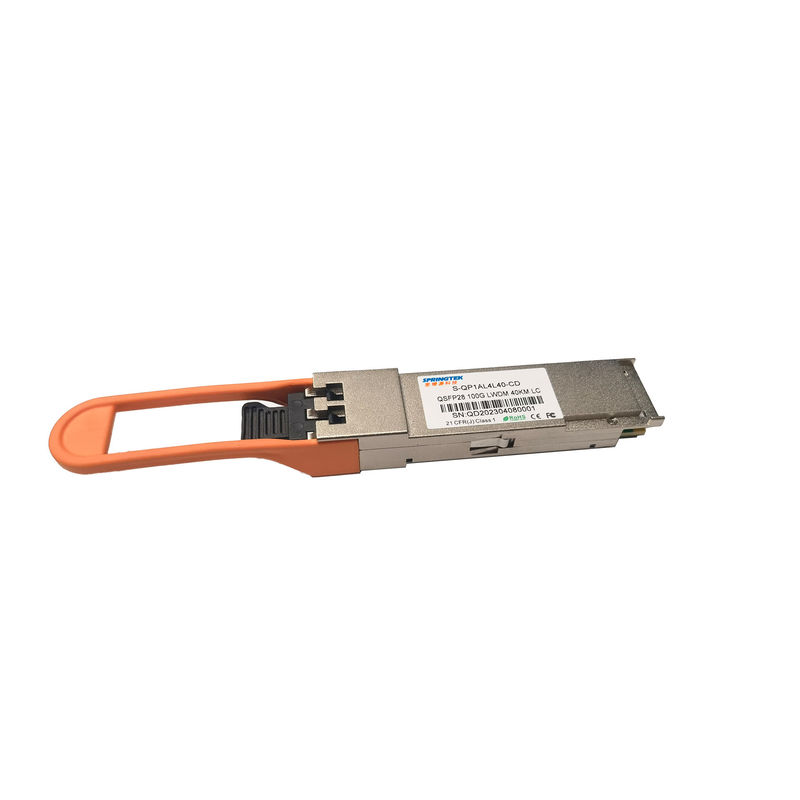

QSFP28 ER4 OTU4 Cisco多用性がある100Gbps 1294 -1310nm 40Kmの光学トランシーバー モジュール
発注情報
| 部品番号 | 製品の説明 |
|
S-QP1AL4L40-CD-OTU4 |
QSFP28、103.1~111.8Gb/s、1294-1310nm、LC、40km、OTU4、DDMの0ºC~+70ºC、 |
記述
Springtek 100G QSFP28 ER4 OTU4の光学トランシーバーは1つのモジュールの受信機および送信機道を統合する。では送信側を、シリアル データの流れの4つの車線回復され、時間を調節され、そして通じる4人のレーザーの運転者に。1295.56 nm、1300.05nm、1304.58nmおよび1309.14 nmの中心の波長のレーザーの運転者制御4WDM EML。光シグナルは業界標準LCのコネクターを通した単モード繊維に多重型になる。では側面を、光学データ・ストリームの4つの車線光学的に多重分離される統合された光学デマルチプレクサーによって受け取りなさい。各データ・ストリームはAPDによって回復され、TRANSインピーダンス アンプは、時間を調節した。このモジュールはホットプラグ対応の電気インターフェイス、低い電力の消費および2ワイヤー シリアル・インタフェースを特色にする。
SpringtekプロダクトはQSFP28 Multi-Source一致に従ってIEEE 802.3baに形式要素の、光学/電気関係およびデジタル診断インターフェイス（MSA）および迎合的と設計されている。
特徴
適用
絶対最高評価
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | ノート |
| 電源電圧 | Vcc | -0.5 | 3.6 | V | ||
| 保管温度の範囲 | TS | -40 | 85 | °C | ||
| 相対湿度-貯蔵 | RHS | 5 | 95 | % | ||
| 電圧–差動--をデータ入力 | lVDIP-VDINl | - | - | 1.0 | V | |
| 操作量の電圧 | VI | -0.3 | - | Vcc+0.5 | V | |
| 制御出力電流 | IO | -20 | - | 20 | mA |
推薦された作動条件
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | ノート |
| 場合の実用温度範囲 | Tc | 0 | - | 70 | °C | |
| 電源電圧 | Vcc | 3.14 | 3.3 | 3.47 | V | |
| 総パワー消費量 | PD | - | - | 4.5 | W | |
| 熱いプラグの即時のピーク電流 | ICC_IP | - | - | 1800 | mA | |
| 熱いプラグの支えられたピーク電流 | ICC_SP | - | - | 1485 | mA | |
| 最高の電力損失、低い電力モード | PDLP | - | - | 1.5 | W | |
| 総計のビット・レート | ABR | - | 103.125 | 111.8 | Gb/s | |
| 車線ごとのデータ転送速度 | DRL | - | 25.78125 | - | Gb/s | |
| 高い電圧を操作量 | VIH | VCC*0.7 | - | VCC+0.3 | V | |
| 操作量の電圧低速 | VIL | -0.3 | - | VCC+0.3 | V | |
| 二線式のシリアル・インタフェースのクロック レート | - | - | - | 400 | kHz | |
| 電源の騒音の許容 | - | - | - | 66 | mVpp | 10のHz -10のMHz |
| Rxの差動データ出力の負荷 | - | - | 100 | - | オーム | |
| 作動の間隔 | - | 2 | - | 40 | km | FECを使って |
電気指定
| 送信機（モジュールの入力） | ||||||
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | ノート |
| 差動広さをデータ入力 | VIN、PP | 95 | - | 900 | mVpp | |
| 差動終了の不適当な組み合わせ | - | - | 10 | % | ||
| LPMode、調整およびModSelL | VIL | -0.3 | - | 0.8 | V | |
| VIH | 2 | - | VCC+0.3 | V | ||
| 受信機（モジュールの出力） | ||||||
| 差動データ出力の広さ | VOUT、PP | 250 | - | 900 | mVpp | |
| 差動終了の不適当な組み合わせ | - | - | % | |||
| 出力上昇/落下の時間、20%~80% | TR | 9.5 | - | 10 | ps | |
| ModPrsLおよびインターナショナル | VOL. | 0 | - | 0.4 | V | IOL =4mA |
| VOH | VCC-0.5 | - |
VCC+0.3
|
V | IOL =4mA | |
ptical特徴
| 送信機の特徴 | ||||||
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | ノート |
| 車線の中心の波長（範囲） | λ | 1294.53 | 1295.56 | 1296.59 | nm | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| 側面モード抑制の比率 | SMSR | 30 | - | - | dB | |
| 総平均光学進水力、100GE | ふくれっ面 | - | - | 12.5 | dBm | |
| 平均進水力、各車線、100GE | POUTL | -2.5 | - | 6.5 | dBm | |
| 総平均光学進水力、OTU4 | - | - | 11.1 | dBm | ||
| 車線、OTU4ごとの平均光学進水力 | POUTL | 0.6 | - | 5.1 | dBm | |
| 送信機、各車線の平均進水力 | POUT_OFF | - | - | -30 | dBm | |
| 絶滅の比率 | ER | 7 | - | - | dB | |
| 車線、100GEごとの光学調節広さ（OMA） | OMA | 0.5 | - | 6.5 | dBm | |
| 車線ごとのTDP、100GE引くOMAの進水力 | OMA-TDP | -0.5 | - | - | dBm | |
| 何れかの2つの車線間の進水力の相違（平均およびOMA） | DT_OMA | - | - | 4 | dB | |
| 送信機および分散の罰、100GE | TDP | - | - | 3 | dB | |
| 光学道の罰、OTU4 | OPP | - | - | 1.5 | dB | |
| 光学リターン・ロスの許容 | ORLT | 20 | - | - | dB | |
| 光学目マスク、100GE | IEEE 802.3ba-2010と迎合的 | 1 | ||||
| 光学目マスク、OTU4 | ITU-T G.695と迎合的 | 2 | ||||
| 送信機の反射率 | TR | - | - | -26 | dB | |
| 受信機の特徴 | ||||||
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | ノート |
| 車線の中心の波長（範囲） | λ | 1294.53 | 1295.56 | 1296.59 | nm | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| 受信機の感受性（OMA）、各車線、100GE | - | - | - | -18.5 | dBm | 3 |
| 車線、OTU4ごとの受信機の感受性（平均出力） | - | - | - | -18.99 | dBm | 4 |
| 重点を置かれた受信機の感受性（OMA）、車線ごとに、100GE | - | - | - | -16 | dBm | |
| 重点を置かれた目J2のジッター | - | - | 0.33 | - | UI | |
| 重点を置かれた目J4のジッター | - | 0.48 | - | UI | ||
| 縦の目の閉鎖の罰 | - | - | 2.5 | - | dB | |
| SRSの目マスク定義{X1、X2、X3、Y1、Y2、Y3} | {0.39、0.5、0.5、0.39、0.39、0.4} | |||||
| 損傷閾値、各車線 | Pinの損傷 | -2.5 | - | - | dBm | |
| 平均は車線ごとの力を受け取る | - | -20.5 | - | -3.5 | dBm | |
|
車線ごとのOMAの力を受け取りなさい、 積み過ぎ |
OMA | - | - | -3.5 | dBm | |
| 受信機の反射率 | TR | - | - | -26 | dB | |
|
ノート 1. PRBS 231-1のテスト パターン@25.78 Gb/s.と測定される。 2. PRBS 231-1のテスト パターン@27.95 Gb/sと測定される 3. PRBS231-1テスト パターン@25.78Gbpsと測定される、BER≦5E-5 4. PRBS231-1テスト パターン@27.95Gbpsと測定される、BER≦1.8E-4。 |
||||||
