起源の場所:
ウーハン中国
ブランド名:
Springtek
証明:
ISO9001 RoHS FCC CE
モデル番号:
S-QP1AL4L10-CD-OTU

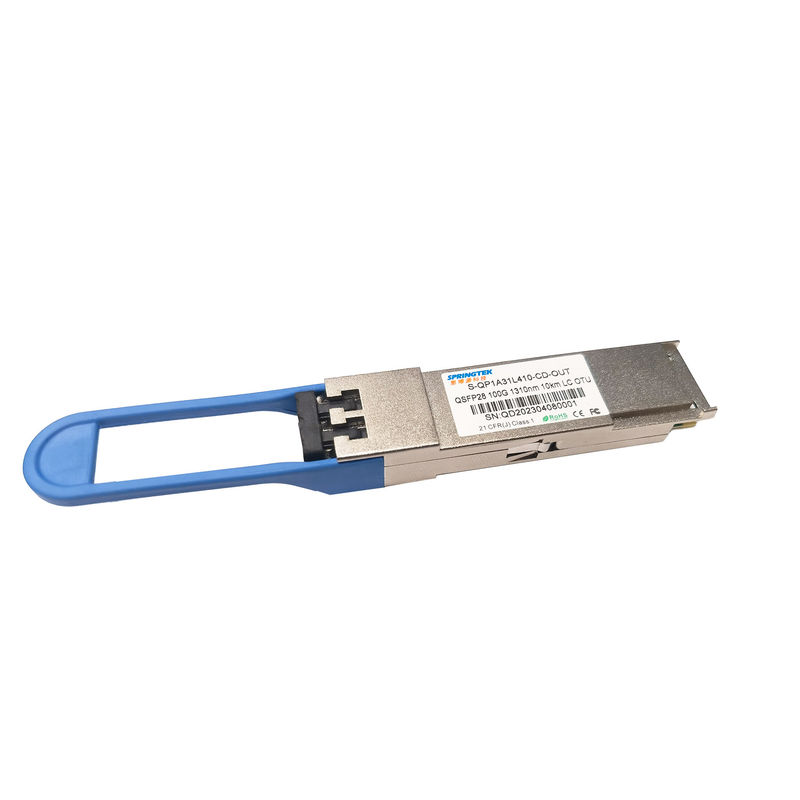

100Gbps Cisco 10Km OTU4 QSFP28 LR4 1294 -1310nm LCの多用性がある光学トランシーバー モジュール
発注情報
| 部品番号 | 製品の説明 |
|
S-QP1AL4L10-CD-OTU4 |
QSFP28、100G/112Gbps、1294 -1310 nm、OTU4、LC、10km、0ºC~+70ºC、DDMと、 |
記述
Springtek 100GBase QSFP28-LR4-OTU4は10kmの光通信の適用のために設計されている。2つのワイヤー シリアル・インタフェースを含むこのモジュールのcontains4車線DFBの光トランスミッタ、4車線の光レシーバおよびモジュール管理ブロック。光シグナルは業界標準LCのコネクターを通した単モード繊維に多重型になる。
特徴
適用
絶対最高評価
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 電源電圧 | Vcc | -0.5 | 4 | V | |
| 保管温度の範囲 | TS | -40 | 85 | °C | |
| 相対湿度-貯蔵 | RHS | 0 | 95 | % | |
| 相対湿度-作動する | RHO | 0 | 85 | % |
推薦された作動条件
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 場合の実用温度範囲 | Tc | 0 | - | 70 | °C |
| 電源電圧 | Vcc | 3.14 | 3.3 | 3.47 | V |
| 総パワー消費量 | P | - | - | 3.5 | W |
| データ転送速度 | BR | - | 27.9525 | - | Gbps |
電気特徴
| 送信機の電気特徴 | |||||
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 差動入れられた電圧振動 | VIN | 180 | - | 900 | mV |
| Txの差動はImpendenceを入れた | ZIN | - | 100 | - | Ω |
| 差動はリターン・ロスを入れた | 100Gbase-LR4ごと | dB | |||
| 共通モード入力リターン・ロス | 100Gbase-LR4ごと | dB | |||
| 受信機の電気特徴 | |||||
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 差動出力電圧振動 | VOUT | 300 | - | 850 | mV |
| Rxの差動はImpendenceを出力した | ZOUT | - | 100 | - | Ω |
| 差動はリターン・ロスを出力した | 100Gbase-LR4ごと | dB | |||
| 共通モード出力リターン・ロス | 100Gbase-LR4ごと | dB | |||
光学特徴
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | ノート | |
| 送信機の特徴 | |||||||
| 車線ごとの率に信号を送ること | 27.9525± 100 PPM | GBd | 1 | ||||
| 車線の中心の波長（範囲） | λ | 1294.53 | - | 1296.59 | nm | ||
| 1299.02 | - | 1301.09 | |||||
| 1303.54 | - | 1305.63 | |||||
| 1308.09 | - | 1310.19 | |||||
| 総平均進水力 | ふくれっ面 | - | - | 10.5 | dBm | ||
| 車線ごとのOMAを送信しなさい | TxOMA | -1.3 | - | 4.5 | dBm | ||
| 車線ごとの平均進水力 | TXPx | -0.6 | - | 4 | dBm | ||
| 絶滅の比率 | ER | 4 | - | - | dB | ||
| Sidemodeの抑制の比率 | SMSR | 30 | - | - | dB | ||
| 相対的な強度の騒音 | RIN | - | - | -130 | dB/Hz | ||
| 送信機の反射率反射率 | - | - | -12 | dB | |||
|
送信機の目マスク定義{X1、 X2、X3、Y1、Y2、Y3} |
{0.25、0.4、0.45、0.25、0.28、0.4} | 2 | |||||
| 受信機の特徴 | |||||||
| 車線ごとの率に信号を送ること | 27.9525± 100 PPM | GBd | 3 | ||||
| 車線の中心の波長（範囲） | λ | 1294.53 | - | 1296.59 | nm | ||
| 1299.02 | - | 1301.09 | |||||
| 1303.54 | - | 1305.63 | |||||
| 1308.09 | - | 1310.19 | |||||
| 平均は車線ごとの力を受け取る | RXPx | -8.6 | - | 4.5 | dBm | 4 | |
| 車線ごとの受信機の感受性（OMA） | Rxsens | - | - | -8.4 | dBm | ||
| 受信機の反射率 | - | - | -26 | dB | |||
| LOS | 光学非主張しなさい | Pd | - | - | -11.6 | dBm | |
| 光学主張しなさい | Pa | -24 | - | - | |||
| LOSヒステリシス | 0.5 | - | 6 | dB | |||
| ノート | |||||||
|
1. 25.78125Gbpsで各チャネルを作動させる送信機。 2. ヒット率5x10-5。 3. 25.78125Gbpsで各チャネルを作動させる受信機。 4. 力の価値および力の正確さはすべてのチャネルとついている。 |
|||||||
