起源の場所:
ウーハン中国
ブランド名:
Springtek
証明:
ISO9001 RoHS FCC CE
モデル番号:
S-QP1AL4L80-CD

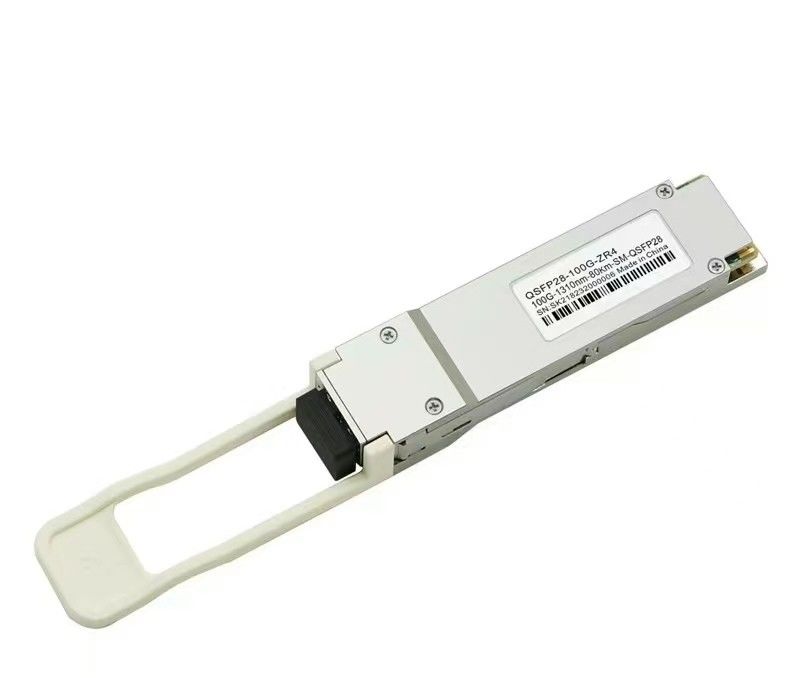

Cisco多用性がある100Gbps QSFP28のZR 1294 -1310nm 80Kmの光学トランシーバー モジュール
発注情報
| 部品番号 | 製品の説明 |
| S-QP1AL4L80-CD | QSFP28、100Gbps、ZR4,1294-1310nm、SM、LC、80km、DDMの0ºC~+70ºC、 |
記述
Springtek 100G QSFP28 ZR4は80kmの光通信の適用のために設計されている。このモジュールは4つを- 2本のワイヤー連続相互の表面を含む車線の光トランスミッタ、4車線の光レシーバおよびモジュール管理ブロック含んでいる。光シグナルは業界標準LCのコネクターを通した単モード繊維に多重型になる。
特徴
適用
絶対最高評価
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 電源電圧 | Vcc | -0.3 | 3.6 | V | |
| 保管温度の範囲 | TS | -40 | 85 | °C | |
| 相対湿度 | RH | 15 | 85 | % | |
| 損傷閾値、各車線 | THd | 6.5 | dBm |
推薦された作動条件
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 場合の実用温度範囲 | Tc | 0 | - | 70 | °C |
| 電源電圧 | Vcc | 3.14 | 3.3 | 3.47 | V |
| G.652のリンク間隔 | P | - | - | 80 | km |
| データ転送速度 | BR | - | 25.78125 | - | Gbps |
電気特徴
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | ノート |
| 電力損失 | 6.5 | W | ||||
| 現在の供給 | Icc | 1.8759 | 定常 | |||
| 送信機 | ||||||
| データ転送速度、各車線 | 25.78125 | Gbps | ||||
| 差動電圧pk pk | Vpp | 900 | mV | 1つのMHz | ||
| 共通モード電圧 | Vcm | -350 | 2850 | mV | ||
| 遷移時間 | Trise/Tfall | 10 | ps | 20%~80% | ||
| 差動終了の抵抗の不適当な組み合わせ | 10 | % | ||||
| 目の幅 | EW15 | 0.46 | UI | |||
| 目の高さ | EH15 | 95 | mV | |||
| 受信機 | ||||||
| データ転送速度、各車線 | 25.78125 | Gbps | ||||
| 差動終了の抵抗の不適当な組み合わせ | 10 | % | 1つのMHz | |||
| 差動出力電圧振動 | Vout、PP | 900 | mV | |||
| 共通モード騒音、RMS | Vrms | 17.5 | mV | |||
| 遷移時間 | Trise/Tfall | 12 | ps | 20%~80% | ||
| 目の幅 | EW15 | 0.57 | UI | |||
| 目の高さ | EH15 | 228 | mV | |||
光学特徴
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | ノート |
| 送信機の特徴 | ||||||
| 車線ごとの率に信号を送ること | 25.78125 | GBd | 1 | |||
| 車線の中心の波長（範囲） | λ | 1294.53 | 1295.56 | 1296.59 | nm | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| 側面モード抑制の比率 | SMSR | 30 | - | - | dB | |
| 総平均進水力 | PTOTAL | 8.0 | 12.5 | dBm | ||
| 平均進水力、各車線 | ふくれっ面 | 2.0 | 6.5 | dBm | ||
|
その間進水力の相違 何れかの2つの車線（平均およびOMA） |
- | 3 | dBm | |||
| 送信機、各車線の平均進水力 | POFF | - | - | -30 | dBm | |
| 絶滅の比率 | ER | 6 | - | - | dB | |
| RIN OMA | 130 | dB/Hz | ||||
| 光学リターン・ロスの許容 | 20 | dB | ||||
| 反射率を送信しなさい | RFL | - | - | -12 | dB | |
| マスクの差益 | 5 | * | * | % | ||
|
出力目マスク定義 {X1、X2、X3、Y1、Y2、Y3} |
{0.25、0.4、0.45、0.25、0.28、0.4} | |||||
| 受信機の特徴 | ||||||
| 車線ごとの率に信号を送ること | 25.78125 | GBd | ||||
| 車線の中心の波長（範囲） | λ | 1294.53 | 1295.56 | 1296.59 | nm | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| 平均受信機力、各車線 | THd | -28 | -7 | dBm | 1 | |
| 受信機力、各車線（OMA） | -7 | dBm | ||||
| 受信機の反射率 | SenOMA1 | -26 | dB | 1 | ||
| 受信機の感受性平均、各車線 | SenOMA2 | -28 | dBm | 2 | ||
|
受信機3 dBの電気上部の締切り 頻度、各車線 |
LOSA | 31 | GHz | |||
| 損傷閾値、各車線 | LOSD | 6.5 | dBm | |||
| LOSは主張する | LOSH | -40 | dBm | |||
| LOS Deassert | -29 | dBm | ||||
| LOSヒステリシス | 0.5 | dB | ||||
| ノート | ||||||
| 1. 感受性はFECのBER@5E-5で指定される | ||||||
