起源の場所:
ウーハン中国
ブランド名:
Springtek
証明:
ISO9001 RoHS FCC CE
モデル番号:
S-PP2531L10-CD

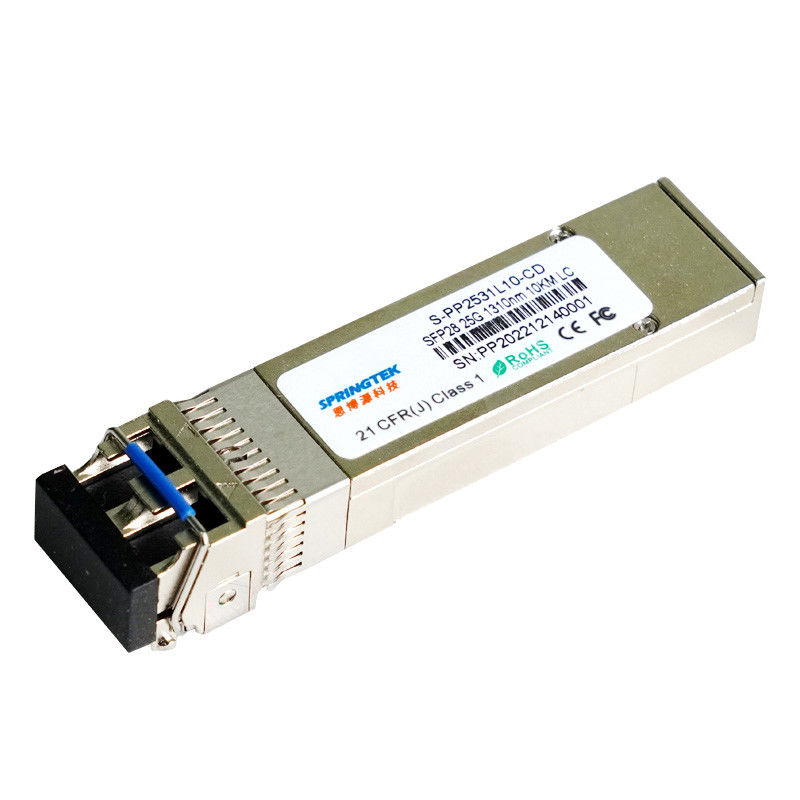

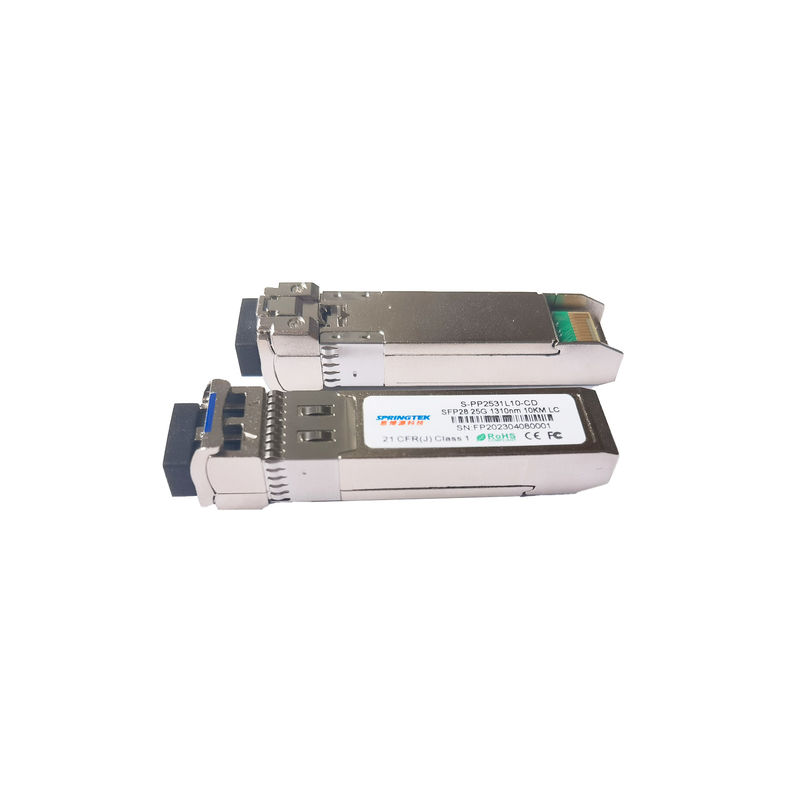

25Gbps1310nm 10kmSFP28の光学トランシーバー モジュール
発注情報
| 部品番号 | 製品の説明 |
| S-PP2531L10-CD | SFP28、25.78Gbps、1310nm、LC、SMF、10km、DDMの0ºC~+70ºC、 |
記述
Springtek SFP28のトランシーバーはリンク長さ10kmのために光ファイバー単一モード上の光学データを送受信するように設計されている。
SFP28 10kmモジュール電気インターフェイスはSFIの電気指定に迎合的である。送信機の入力および受信機の出力インピーダンスは100オーム差動である。つながれるデータ ラインはAC内部的にある。モジュールは差動終了を提供し、質信号の終了および低いEMIのための共通のモード変換に差動を減らす。
特徴
LCの複式アパートの光学インターフェイス
1310nm DFBの送信機、PINの受信機
10km SMFの関係のために適当
優秀なEMIの性能のための金属製ハウジング
単一3.3V電源
1.5W最高のパワー消費量
費用効果が大きいSFP+の解決は、より高い港を可能にする
密度およびすばらしい帯域幅
作動の場合温度:+70°Cへの0
RoHSと互換性がある
適用
eCPRI&CPRI
絶対最高評価
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 電源電圧 | Vcc | -0.5 | 4 | V | |
| 保管温度の範囲 | TS | -40 | 85 | °C | |
| 相対湿度-貯蔵 | RHS | 0 | 95 | % | |
| 相対湿度-作動する | RHO | 0 | 85 | % |
推薦された作動条件
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 場合の実用温度範囲 | Tc | 0 | +70 | °C | |
| 電源電圧 | Vcc | 3.14 | 3.3 | 3.47 | V |
| 現在の供給 | Icc | 600 | mA | ||
| データ転送速度 | BR | - | 25.78 | - | Gbps |
電気特徴
| 送信機の電気特徴 | |||||
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 差動入れられた電圧振動 | VIN | 200 | - | 900 | mV |
| Txの差動はImpendenceを入れた | ZIN | - | 100 | - | Ω |
| 送信機のディスエイブルの電圧 | VDIS | 2.0 | - | VCC +0.3 | V |
| 送信機は電圧を可能にする | VEN | 0 | - | 0.8 | V |
| TFAULTの論理の最高 | VTFH | 2.4 | - | VCC | V |
| TFAULTの論理の低速 | VTFL | V | - | V +0.4 | V |
| 受信機の電気特徴 | |||||
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 差動出力電圧振動 | VOUT | 300 | - | 850 | mV |
| Rxの差動はImpendenceを出力した | ZOUT | - | 100 | - | Ω |
| LOSは電圧を主張する | VLOSA | 2.4 | - | VCC | V |
| LOSは電圧を非主張する | VLOSD | V | - | V +0.4 | V |
光学および電気特徴
| 送信機の電気特徴 | ||||||||||
| 変数 | 記号 | Min. | タイプ。 | 最高。 | 単位 | ノート | ||||
| 中心の波長範囲 | λ | 1295 | 1310 | 1325 | nm | |||||
| 分光Width@-20dB | Δλ | - | - | 1 | nm | |||||
| 側面モード抑制の比率 | SMSR | 30 | - | - | dB | |||||
| 進水の光学力 | ふくれっ面 | -7 | - | 2 | dBm | 1 | ||||
| 光学調節広さ | OMA | -4 | - | 2.2 | dBm | |||||
| OMA-TDPの進水力 | -5 | dB | ||||||||
| 送信機の分散の罰 | TDP | - | - | 2.7 | dB | |||||
| 送信機の平均進水力 | -20 | dBm | ||||||||
| 絶滅の比率 | ER | 3 | - | - | dB | |||||
| 相対的な強度の騒音 | RIN | - | - | -130 | dB/Hz | |||||
| 目の図表 | ろ過されたときIEEE802.3ccの目マスクに従う | |||||||||
| 受信機の電気特徴 | ||||||||||
| 変数 | 記号 | Min. | タイプ。 | 最高。 | 単位 | ノート | ||||
| 作動の中央波長 | λ | 1295 | 1310 | 1325 | nm | |||||
| Unstressed受信機OMAの感受性 | 上院議員 | - | - | -12 | dBm | 2 | ||||
| 最高の受信機力OMA | - | - | 2.2 | dBm | ||||||
| 受信機の反射率 | RFL | - | - | -26 | dB | |||||
| LOSは主張する | LOSA | -30 | - | - | dBm | |||||
| LOSは非主張する | LOSD | - | - | -14 | dBm | |||||
| LOSヒステリシス | LOSH | 0.5 | - | - | dB | |||||
| 注: | ||||||||||
|
1. 平均出力図はIEEE 802.3ccごとにしか報知的、ではない。 2. 231-1 PRBS@25.78125Gbpsと測定される、BER<5e-5> |
||||||||||
