起源の場所:
ウーハン中国
ブランド名:
Springtek
証明:
ISO9001 RoHS FCC CE
モデル番号:
S-XB1032L60-CD

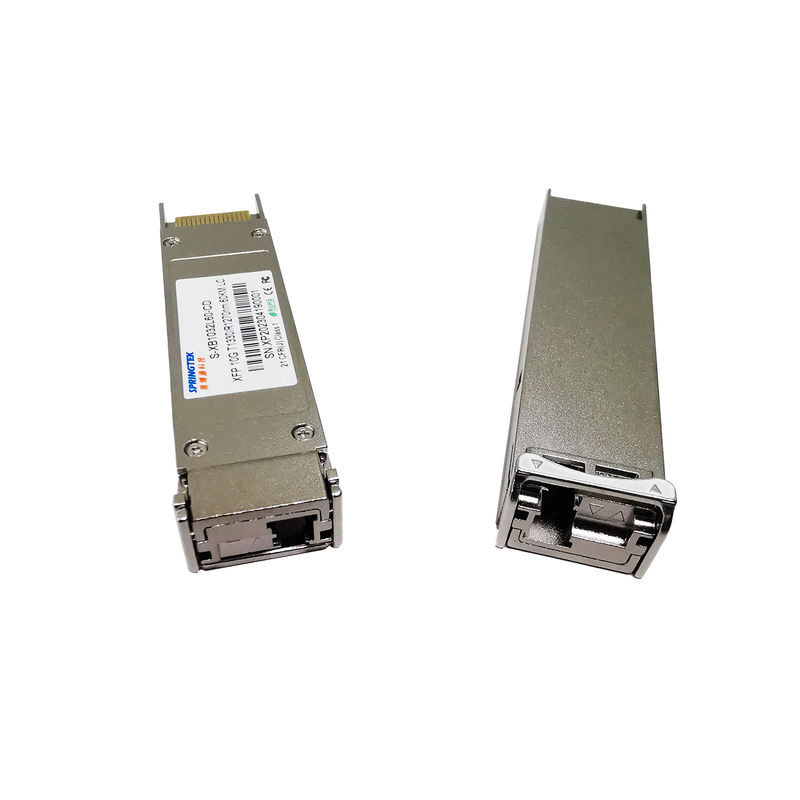

BIDI 60km Tx1330nm/Rx1270nm シングルファイバー 10G XFPトランシーバー SM LC DDM
注文情報
| 部分番号 | 製品説明 |
|
S-XB1032L60-CD |
BIDI,XFP,10Gbps,Tx1330/Rx1270nm,SM,60km,LC 0°C~+70°C,DDMで |
記述
Springtek XFP+ BIDI モジュールは,9.953~11.1Gbpsのデータレートをサポートする,10G スモールフォームファクタープラグ可能 (XFP) マルチソース協定 (MSA) に準拠しています.SMFで最大60kmの送信距離.
トランシーバー・モジュールは,1330nm DFBレーザー搭載の送信機とAPD光二极管搭載の受信機で構成されている.送信機と受信機は,広い温度範囲内で分離され,最適な熱散と優れた電磁遮蔽を提供し,10GbEシステムの高いポート密度を実現します..
特徴
申請
絶対最大格付け
| パラメータ | シンボル | ミニ | タイプ | マックス | ユニット |
| 電源の電圧 | Vcc | -0だった5 | 4.5 | V | |
| 貯蔵温度範囲 | ツ | -40歳 | +85 | °C | |
| 相対湿度 - 動作 | RHオー | 5 | 85 | % |
推奨された運用条件
| パラメータ | シンボル | ミニ | タイプ | マックス | ユニット |
| ケース動作温度範囲 | Tc | 0 | +70 | °C | |
| 電源の電圧 | Vcc | 3.135 | 3.30 | 3.465 | V |
| 供給電流 | 私はcc | 500 | mA | ||
| データレート | BR | 9.953 | 11.1 | Gbit/s |
光学および電気特性
| 送信機の電気特性 | |||||||
| パラメータ | シンボル | ミニ | 典型的な | マックス | ユニット | 注記 | |
| 中央波長 | λc | 1320 | 1330 | 1340 | nm | ||
| スペクトル幅 (−20dB) | Δλ | 1 | nm | ||||
| 側モード抑制比 | SMSR | 30 | dB | ||||
| 平均出力 | P外へ | + 1 | +6 | dBm | 1 | ||
| 絶滅率 | 緊急事態 | 3.5 | dB | ||||
| データ入力スイング微分数 | VIN | 180 | 950 | mV | 2 | ||
| 入力差阻力 | ZIN | 90 | 100 | 110 | オー | ||
| TXを無効にする | 無効にする | 2.0 | Vcc | V | |||
| 有効にする | 0 | 0.8 | V | ||||
| 受容器の電気特性 | |||||||
| パラメータ | シンボル | ミニ | タイプ | マックス | ユニット | 注記 | |
| 中央波長 | λc | 1260 | 1270 | 1280 | nm | ||
| 受容器の感受性 | -20歳 | dBm | 3 | ||||
| 受信機の過負荷 | -8回0 | dBm | 3 | ||||
| ローズ・デ・アセット | ロスD | -21歳 | dBm | ||||
| ローズ・アースート | ロスA について | -35歳 | dBm | ||||
| LOS ヒステレシス | 0.5 | 4 | dB | ||||
| データ出力スイング差分 | V外へ | 400 | 600 | 800 | mV | 2 | |
| ロス | 高い | 2.0 | Vcc | V | |||
| 低い | 0.8 | V | |||||
| 注記 | |||||||
|
1光源はSMFに放出されます. 2内部でAC結合. 3PRBS 2 で測定31-1 試験パターン @9953Mbps, BER ≤1×10-12. |
|||||||
