起源の場所:
ウーハン中国
ブランド名:
Springtek
証明:
ISO9001 RoHS FCC CE
モデル番号:
S-XB1023L60-CD

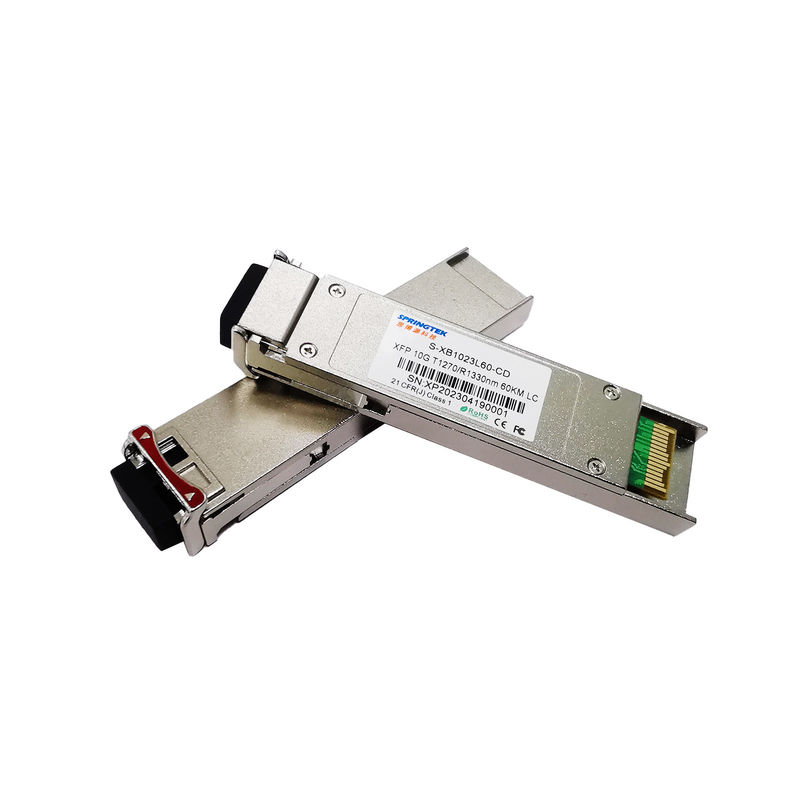

10G BIDI XFP SFPモジュール60KM 1330nm/1270nm 10G単一繊維60km繊維のxfpのトランシーバー
発注情報
| 部品番号 | 製品の説明 |
|
S-XB1023L60-CD |
BIDI、XFP、10Gbps、Tx1270/Rx1330nm、SM、60km、DDMのLC 0ºC~+70ºC、 |
記述
Springtek XFP+ BIDIモジュールは10G小さい形態要因プラグイン可能な（XFP） Multi-Source一致（MSA）と迎合的であり、9.953~11.1Gbpsのデータ レート、およびSMFの伝送距離60kmまで支える。
トランシーバー モジュールは1270nm DFBレーザーが付いている送信機およびAPDフォトダイオードが付いている受信機から成り立つ。送信機および受信機は広い温度較差の内で別で、10GbEシステムのための最適熱放散そして優秀な電磁石保護こうして可能になる高い左舷密度を提供する。
特徴
適用
絶対最高評価
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 電源電圧 | Vcc | -0.5 | 4.5 | V | |
| 保管温度の範囲 | TS | -40 | +85 | °C | |
| 相対湿度-作動する | RHO | 5 | 85 | % |
推薦された作動条件
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 場合の実用温度範囲 | Tc | 0 | +70 | °C | |
| 電源電圧 | Vcc | 3.135 | 3.30 | 3.465 | V |
| 現在の供給 | Icc | 500 | mA | ||
| データ転送速度 | BR | 9.953 | 11.1 | Gbps |
光学および電気特徴
| 送信機の電気特徴 | |||||||
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 | ノート | |
| 中心の波長 | λc | 1260 | 1270 | 1280 | nm | ||
| 分光幅（- 20dB） | Δλ | 1 | nm | ||||
| サイド モード抑制の比率 | SMSR | 30 | dB | ||||
| 平均出力電力 | ふくれっ面 | +1 | +6 | dBm | 1 | ||
| 絶滅の比率 | ER | 3.5 | dB | ||||
| データ入力振動差動 | VIN | 180 | 950 | mV | 2 | ||
| 入れられた差動インピーダンス | ZIN | 90 | 100 | 110 | Ω | ||
| TXのディスエイブル | ディスエイブル | 2.0 | Vcc | V | |||
| 可能にしなさい | 0 | 0.8 | V | ||||
| 受信機の電気特徴 | |||||||
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | ノート | |
| 中心の波長 | λc | 1320 | 1330 | 1340 | nm | ||
| 受信機の感受性 | -20 | dBm | 3 | ||||
| 受信機の積み過ぎ | -8.0 | dBm | 3 | ||||
| LOSは非主張する | LOSD | -21 | dBm | ||||
| LOSは主張する | LOSA | -35 | dBm | ||||
| LOSヒステリシス | 0.5 | 4 | dB | ||||
| データ出力の振動差動 | Vout | 400 | 600 | 800 | mV | 2 | |
| LOS | 高い | 2.0 | Vcc | V | |||
| 低速 | 0.8 | V | |||||
| ノート | |||||||
|
1. 光学力はSMFに進水する。 2. 内部的にはACつながれる。 3. PRBS 231 - 1のテスト パターン@9953Mbpsと測定される、BER ≤1×10-12。 |
|||||||
