起源の場所:
ウーハン中国
ブランド名:
Springtek
証明:
ISO9001 RoHS FCC CE
モデル番号:
S-QS4031M2K-CD

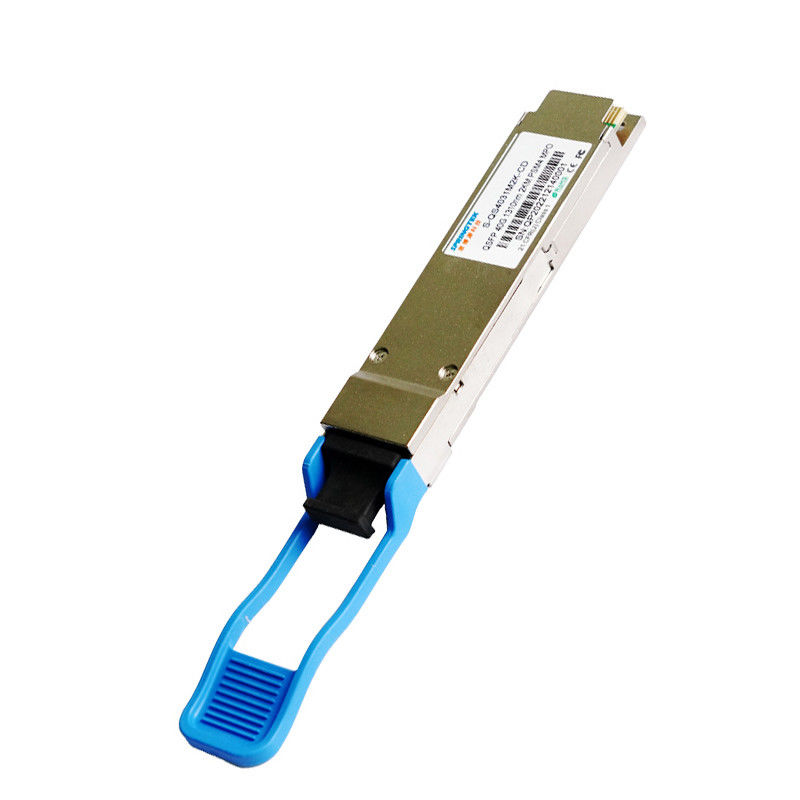

40G QSFP+ IR4 1310nm 2km PSM MPOの多用性がある単モード40GイーサネットInfiniband QDR、DDRおよびSDR/Dataの中心
発注情報
| 部品番号 | 製品の説明 |
| S-QS4031M2K-CD | QSFP+、40Gbps、PSM4,1310nm、SM、MPO、2km、0ºC | DDMの+70ºC、 |
記述
Springtek QSFP+ 40G-PSM4のトランシーバーはSMF 2kmまで上の40Gイーサネット リンクの条件を満たすように設計されている。それはQSFP+ MSA、IEEE 802.3baと迎合的である。それは単一3.3V電源が付いている費用効果が大きい、低い電力の消費である。それは優秀なEMIの性能のための金属製および小型ハウジングによって製造される。
特徴
チャネルごとの11.2までGbpsのデータ転送速度
MPOの光コネクタ（IEC61754-7-1）
低い電力の消費3.5W （最高。）
伝達長さ2kmまで
4チャネル1310nm DFBレーザーが付いている送信機
4つのチャネルPINの光検出機構が付いている受信機
作動の場合温度:0から70 °C
迎合的なRoHS （無鉛）
適用
スイッチ ルーターおよびHBA
40Gイーサネット
Infiniband QDR、DDRおよびSDR
高性能バックプレーン
絶対最高評価
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 電源電圧 | Vcc | 0 | 3.8 | V | |
| 保管温度の範囲 | TS | -40 | 85 | °C | |
| 相対湿度-貯蔵 | RHS | 0 | 95 | % | |
| 相対湿度-作動する | RHO | 0 | 85 | % |
推薦された作動条件
|
電気特徴
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
光学特徴
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | ノート | |
| 送信機の特徴 | |||||||
| レーザーのタイプ | DFB | ||||||
| 車線ごとのデータ転送速度 | - | - | 10.3125 | - | Gb/s | ||
| 車線の中心の波長 | λ0 | 1260 | 1360 | nm | |||
| サイド モード抑制の比率 | SMSR | 30 | - | - | dB | ||
| 総平均進水力 | PT | - | - | 5 | dBm | ||
| 平均進水力、各車線 | ふくれっ面 | -8.2 | - | 0.5 | dBm | ||
| 光学調節広さ、各車線 | OMA | -5.2 | - | 2.0 | dBm | ||
| 何れかの2つの車線（OMA）間の進水力の相違 | - | - | 5 | dB | |||
| TDPの各車線引くOMAの進水力 | -4.8 | - | - | dBm | |||
| 絶滅の比率 | ER | 3.5 | - | - | dB | ||
| 送信機の分散の罰 | TDP | - | - | 2.6 | dB | ||
| 送信機、各車線の平均進水力 | POFF | - | - | -30 | dBm | ||
| 相対的な強度の騒音 | RIN | - | - | -128 | dB/Hz | ||
| 光学リターン・ロスの許容 | - | - | 12 | dB | |||
| 送信機の目マスク定義 | IEEE802.3baに迎合的 | ||||||
| 受信機の特徴 | |||||||
| 受信機のタイプ | PIN | ||||||
| 車線の中心の波長 | λ | 1260 | 1360 | nm | |||
| 平均は力、各車線を受け取る | PIN1 | -12.6 | - | 2.3 | dBm | ||
| 損傷閾値 | DT | 3 | - | - | dBm | ||
| 受信機の感受性（OMA）、各車線（最高） | Sen1 | - | - | -12.6 | dBm | 1 | |
| LOSは主張する | LOSA | -30 | - | - | dBm | ||
| LOSは非主張する | LOSD | - | - | -15 | dBm | ||
| LOSヒステリシス | LOSH | 0.5 | - | 6 | dB | ||
| ノート | |||||||
| 1. PRBS31@10.3125Gbpsと測定されるBER=1E-12 | |||||||
概要の指定
| Pin | 記号 | 名前/記述 | ノート |
| 1 | GND | 地面 | |
| 2 | Tx2n | 送信機はデータ入力逆にした | |
| 3 | Tx2p | 送信機はデータ入力非逆にした | |
| 4 | GND | 地面 | |
| 5 | Tx4n | 送信機はデータ入力逆にした | |
| 6 | Tx4p | 非送信機-データ入力を逆にした | |
| 7 | GND | 地面 | |
| 8 | ModselL | 選り抜きモジュール | |
| 9 | RetsetL | モジュールの調整 | |
| 10 | VCC Rx | +3.3Vの電源の受信機 | |
| 11 | SCL | 2ワイヤー シリアル・インタフェースの時計 | |
| 12 | SDA | 2ワイヤー シリアル・インタフェース データ | |
| 13 | GND | 地面 | |
| 14 | Rx3p | 受信機はデータ出力を非逆にした | |
| 15 | Rx3n | 受信機はデータ出力を逆にした | |
| 16 | GND | 地面 | |
| 17 | Rx1p | 受信機はデータ出力を非逆にした | |
| 18 | Rx1n | 受信機はデータ出力を逆にした | |
| 19 | GND | 地面 | |
| 20 | GND | 地面 | |
| 21 | Rx2n | 受信機はデータ出力を逆にした | |
| 22 | Rx2p | 受信機はデータ出力を非逆にした | |
| 23 | GND | 地面 | |
| 24 | Rx4n | 受信機はデータ出力を逆にした | |
| 25 | Rx4p | 受信機はデータ出力を非逆にした | |
| 26 | GND | 地面 | |
| 27 | ModPrsL | モジュールの現在 | |
| 28 | 国際 | 割り込み | |
| 29 | VCC Tx | +3.3Vの電源の送信機 | |
| 30 | VCC 1 | +3.3Vの電源 | |
| 31 | LPMode | 低い電力モード | |
| 32 | GND | 地面 | |
| 33 | Tx3p | 送信機はデータ入力非逆にした | |
| 34 | Tx3n | 送信機はデータ入力逆にした | |
| 35 | GND | 地面 | |
| 36 | Tx1p | 送信機はデータ入力非逆にした | |
| 37 | Tx1n | 送信機はデータ入力逆にした | |
| 38 | GND | 地面 |
