起源の場所:
ウーハン中国
ブランド名:
Springtek
証明:
ISO9001 RoHS FCC CE
モデル番号:
S-QS4085M01-CD

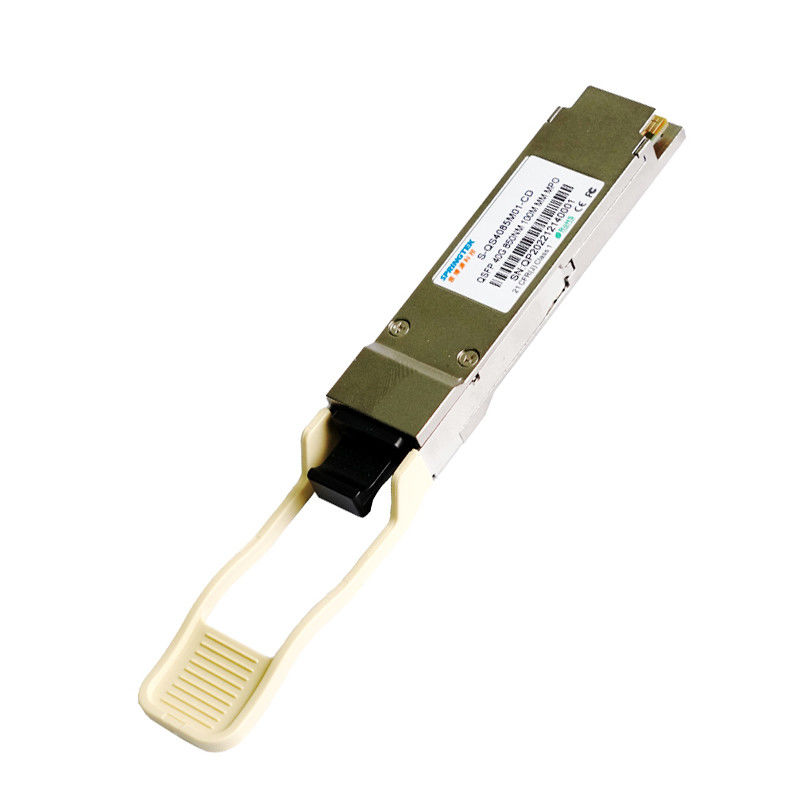

多用性があるブロケード850nm 40G QSFP + 100mの光学トランシーバー モジュール40G-QSFP+-SR4
発注情報
| 部品番号 | 製品の説明 |
| S-QS4085M01-CD | QSFP+、40Gbps、850nm、MM、MPO、100m、DDMの0ºC~+70ºC、 |
記述
Springtek 40G SR4 QSFP+のトランシーバーはOM3 MMF 100mまで上の10G SRリンクに発生を含む40Gイーサネットの条件を満たすように設計されている。それはQSFP+ MSA、IEEE 802.3baと迎合的である。それは単一3.3V電源が付いている費用効果が大きい、低い電力の消費である。それは優秀なEMIの性能のための金属製および小型ハウジングによって製造される。
特徴
単一+3.3Vの電源
実用温度:+70°Cへの0
迎合的なRoHS （無鉛）
適用
40G-IB-QDR /20G-IB-DDR/10G-IB-SDR InfniBand
4 x 10GBASE-SRへのブレイクアウト
絶対最高評価
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 電源電圧 | Vcc | -0.5 | 4 | V | |
| 保管温度の範囲 | TS | -40 | 85 | °C | |
| 相対湿度-貯蔵 | RHS | 0 | 95 | % | |
| 相対湿度-作動する | RHO | 0 | 85 | % |
推薦された作動条件
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 場合の実用温度範囲 | Tc | 0 | - | 70 | °C |
| 電源電圧 | Vcc | 3.14 | 3.3 | 3.46 | V |
| 総パワー消費量 | P | - | - | 1.5 | W |
| データ転送速度 | BR | - | 10.3125 | - | Gbps |
電気特徴
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | ノート | ||
| 差動入れられた電圧振動 | VIN | 180 | - | 1200 | mV | |||
| Txの差動はImpendenceを入れた | ZIN | - | 100 | - | Ω | |||
| 差動はリターン・ロスを入れた | IEEE P802.3ba 86A.4.1.1ごと | dB | 10MHzへの11.1GHz | |||||
| 共通モード入力リターン・ロスへの差動 | 10 | - | - | dB | 10MHzへの11.1GHz | |||
| J2ジッターの許容 | J2T | 0.17 | - | - | UI | IEEE P802.3ba 86A.4.1ごと | ||
| J9ジッターの許容 | J9T | 0.29 | - | - | UI | |||
| 受信機の電気特徴 | ||||||||
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | |||
| 差動出力電圧振動 | VOUT | 300 | - | 900 | mV | |||
| Rxの差動はImpendenceを出力した | ZOUT | - | 100 | - | Ω | |||
| 差動はリターン・ロスを出力した | IEEE P802.3ba 86A.4.2.1ごと | dB | 10MHzへの11.1GHz | |||||
| 共通モード出力リターン・ロス | IEEE P802.3ba 86A.4.2.2ごと | dB | 10MHzへの11.1GHz | |||||
| 出力遷移時間、20%から80% | 28 | - | - | ps | IEEE P802.3ba 86A.4.2ごと | |||
| J2ジッターの出力 | J2O | - | - | 0.42 | UI | |||
| J9ジッターの出力 | J9O | - | - | 0.65 | UI | |||
光学特徴
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | ノート |
| 送信機の特徴 | ||||||
| レーザーのタイプ | VCSEL | |||||
| 中心の波長 | λ | 840 | 850 | 860 | nm | |
| RMSの分光幅 | ∆λ | - | - | 0.4 | nm | |
| 平均進水力、各車線 | ふくれっ面 | -7.6 | - | 2.4 | dBm | |
|
進水力の相違その間 2つの車線（OMA） |
DPx | - | - | 4 | dB | |
| ピーク期の電力、各車線 | PPx | - | - | 4 | dBm | |
| 絶滅の比率 | ER | 3 | - | - | dB | |
| 送信機の分散の罰 | TDP | -- | -- | 3.5 | dB | |
| 送信機、各車線の平均進水力 | POFF | - | - | -30 | dBm | |
| 光学リターン・ロスの許容 | ORL | - | - | 12 | dB | |
|
送信機の目マスク 定義{X1、X2、X3、Y1、Y2、Y3} |
{0.23、0.34、0.43、0.27、0.35、0.4} | |||||
| 受信機の特徴 | ||||||
| 車線ごとの受信機のタイプ | PIN | |||||
| 受信機の波長 | λ | 840 | 850 | 860 | nm | |
| 平均出力はの入力、各車線を受け取る | PXPx | - 9.5 | - | 2.4 | dBm | |
| OMAの重点を置かれた受信機の感受性 | SRS | - | - | -5.4 | dBm | 1 |
| LOSは主張する | LOSA | -30 | - | - | dBm | |
| LOSは非主張する | LOSD | - | - | -12 | dBm | |
| LOSヒステリシス | LOSH | 0.5 | dB | |||
| 受信機の反射率 | Rfl | -12 | dB | |||
| ノート | ||||||
| PRBS 231の-1テスト パターンとの1.Measured、@10.3125Gb/sのBER<1e-12> | ||||||
