起源の場所:
ウーハン中国
ブランド名:
Springtek
証明:
ISO9001 RoHS FCC CE
モデル番号:
S-CXXXXXXXX-XX

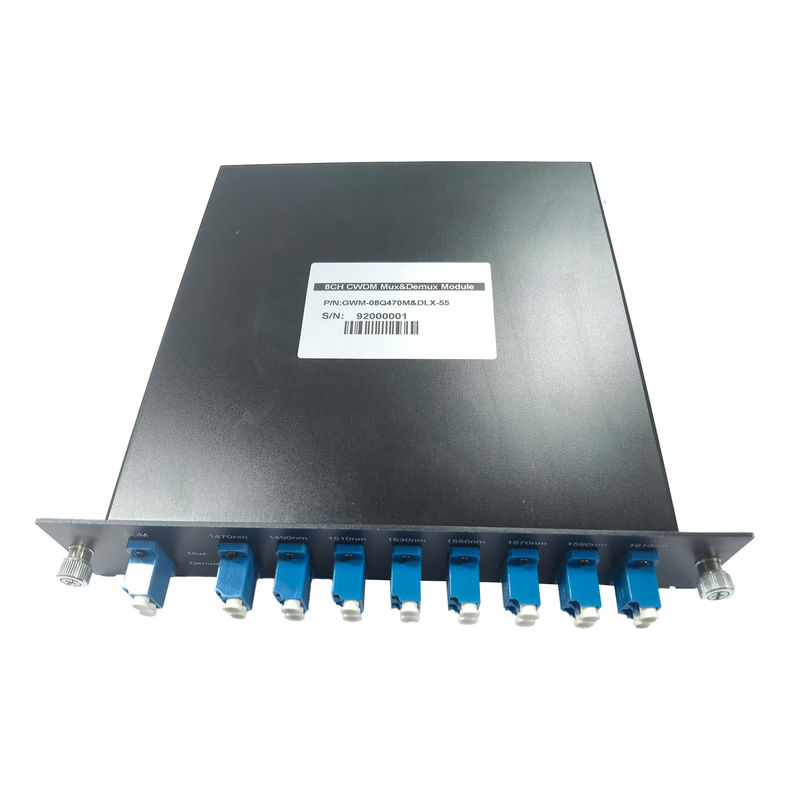

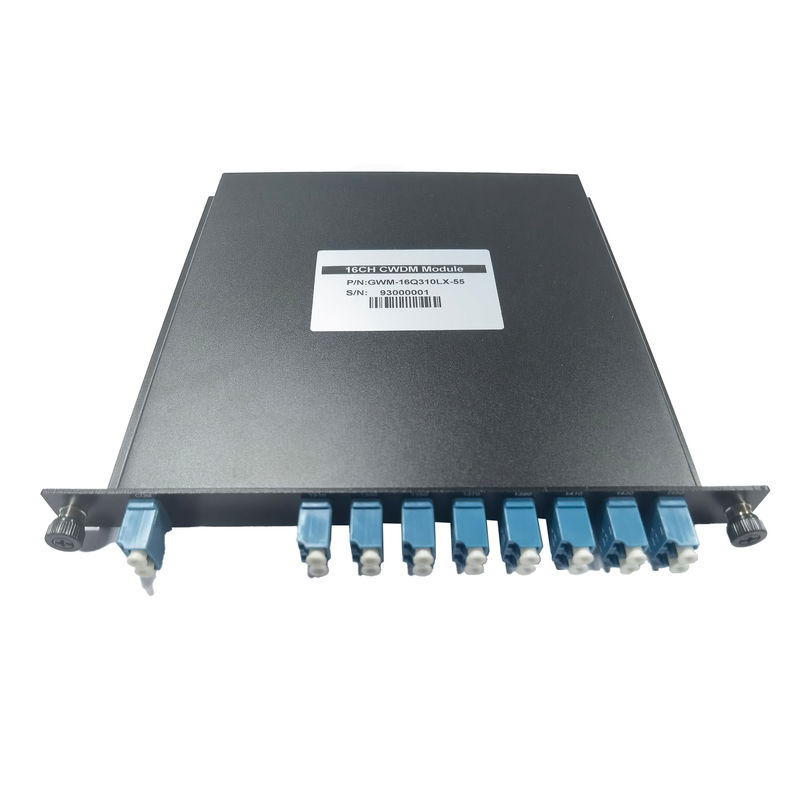

CWDM MUX/DEMUXモジュール
発注情報
| CWDM MUX/DEMUXモジュール | |||||||||||
| Springtek | - | CWDM | チャネルいいえ。 | MUX/DEMUXのタイプ | 最初のCW | パッケージのタイプ | 繊維のタイプ | 繊維の長さ | - | 入れられたコネクター | 出力コネクター |
| x | - | x | XX | X | XX | XX | XX | XX | - | X | X |
| S | - | C | 04= 02CH | M=Mux | 270= 1270 | SM=65 x45 x11 | 09=0.9mmの管 | 05=0.5m | - | 0=No | 0=No |
| ............ | D= Demux | … | PS=100x80x10 | … | 1=FC/UPC | 1=FC/UPC | |||||
| 08= 08CH | M&D=Mux&Demux | 550=1550 | PM=120x80x18 | 10=1m | 2=FC/APC | 2=FC/APC | |||||
| 551=1551 | PL=140x115 x18 | 3=SC/UPC | 3=SC/UPC | ||||||||
| P1=80x58 x8 | 4=SC/APC | 4=SC/APC | |||||||||
| X0=はカスタマイズした | 5=LC/UPC | 5=LC/UPC | |||||||||
| SM=65 x45 x11 | 6=LC/APC | 6=LC/APC | |||||||||
特徴
適用
指定
| 変数 | 単位 | 4CH | 8CH | 12CH | 18CH | |
| 作動の波長 | nm | 1260~1620 | ||||
| チャネル スペース | nm | 20 | ||||
| 中心の波長 | nm | ITU、ITU+1 | ||||
| 中心の波長の正確さ | nm | ±0.8 | ||||
| 通過帯域@-0.5dB | nm | ±6.5 | ||||
| 左舷挿入損失 | dB | ≤1.2 | ≤2.5 | ≤3.5 | ≤3.8 | |
| リンク損失 | dB | ≤2.0 | ≤3.2 | ≤4.0 | ≤4.3 | |
| 分離（dB） | 隣接した | dB | ≥30 | |||
| Non-adjacent | dB | ≥40 | ||||
| さざ波 | dB | ≤0.5 | ||||
| 分極の依存した損失 | dB | ≤0.2 | ||||
| リターン・ロス | dB | ≥40 | ||||
| 指向性 | dB | ≥50 | ||||
| 力 | MW | ≤300 | ||||
| 繊維のタイプ | / | G657.A1 （0.9mmの管、2.0mmの管） | ||||
| 繊維の長さ | m | 0.5+/-0.05&Customized | ||||
| コネクター | / | LC/UPC&Customized | ||||
| 実用温度 | ℃ | -20~75 | ||||
| 保管温度 | ℃ | -40~85 | ||||
| ハウジング | mm | 100*80*10,120*80*18,140*115*18 | ||||
問い合わせを直接私たちに送ってください.
