起源の場所:
ウーハン中国
ブランド名:
Springtek
証明:
ISO9001 RoHS FCC CE
モデル番号:
S-Q52AP002-C

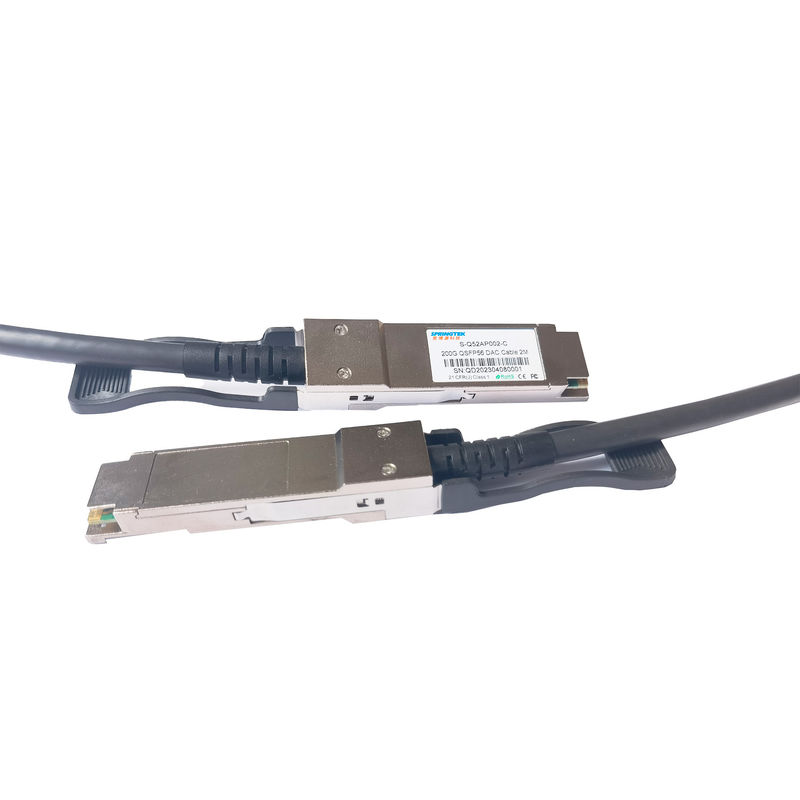

QSFP56 DACケーブル2Mへの200G QSFP56
発注情報
| 部品番号 | 製品の説明 | 繊維Spec。 |
|
S-Q52AP002-C |
200G QSFP56 DACケーブル2M |
0~70℃ |
記述
4つのデータ伝送 チャネルをで提供するSpringtek 200G QSFP5の受動の銅ケーブルケーブル会議の特徴8の差動銅の組はチャネルごとの56Gbps （PAM4）にスピードをあげ、200GイーサネットおよびInfiniBandの条件を満たす。広いので利用できる30AWGこの200G銅ケーブルケーブル会議を通って26AWGゲージからのワイヤーの特色にする低い挿入損失および低い十字の話を鳴った。
Springtek 200G QSFP56は率を倍増する伝達のためにPAM4信号を使用する。但し、ケーブルの挿入損失のためのより厳しい条件がある。高速、信頼できるケーブル会議を要求するデータ センタ、ネットワーキングおよび電気通信業界の適用の詳しい条件のために、設計されていて、この次世代プロダクトはそれを既存のQSFPの港と下位互換にするQSFP+の形式要素と同じ合うインターフェイスを共有する。
特徴
適用
推薦された作動条件
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 |
| 貯蔵の周囲温度 | -40 | +85 | °C | ||
| 作動の場合温度 | Tc | 0 | +70 | °C | |
| 電源電圧 | VCC3 | 3.14 | 3.3 | 3.47 | V |
| 相対湿度（非凝縮） | RS | 35 | 60 | % | |
| LVTTLの入力の電圧 | Vilvttl | -0.3 | VCC3 +0.2 | V | |
| 電源の流れ | ICC3 | 15 | mA | ||
| 総パワー消費量 | Pd | 0.05 | W | ||
|
注: 1.Stressか条件は上記の範囲を装置への永久的な損害を与えるかもしれない超過する。 2.Thisは圧力の評価だけであり、これらの装置またはこの指定の操作上セクションにリストされているそれらの上の他のどの条件のも機能操作は適用されない。 長期の絶対最高評価の条件への3.Exposureは装置信頼性に影響を与えるかもしれない。 |
|||||
高速特徴
| 変数 | 記号 | 分 | Typic Al | 最高 | 単位 | ノート |
| 差動インピーダンス | RIN、PP | 90 | 110 | Ώ | ||
| 挿入損失 | SDD21 | -16.06 | dB | 13.28 GHz | ||
|
差動リターン・ロス |
SDD11 | 1つを見なさい | dB | 0.05から4.1 GHz | ||
| SDD22 | 2つを見なさい | dB | 4.1から19のGHz | |||
| 共通モード出力リターン・ロスへの共通モード | SCC11 |
|
-2 |
dB |
0.2から19のGHz |
|
| SCC22 | ||||||
|
共通モード リターン・ロスへの差動 |
SCD11 | 3つを見なさい |
dB |
0.01から12.89 GHz | ||
| SCD22 | 4つを見なさい | 12.89から19のGHz | ||||
|
共通のモード変換の損失への差動 |
SCD21 |
-10 |
dB |
0.01から12.89 GHz | ||
| 5つを見なさい | 12.89から15.7 GHz | |||||
| -6.3 | 15.7から19のGHz |
