起源の場所:
ウーハン中国
ブランド名:
Springtek
証明:
ISO9001 RoHS FCC CE
モデル番号:
S-QP1AP001-C

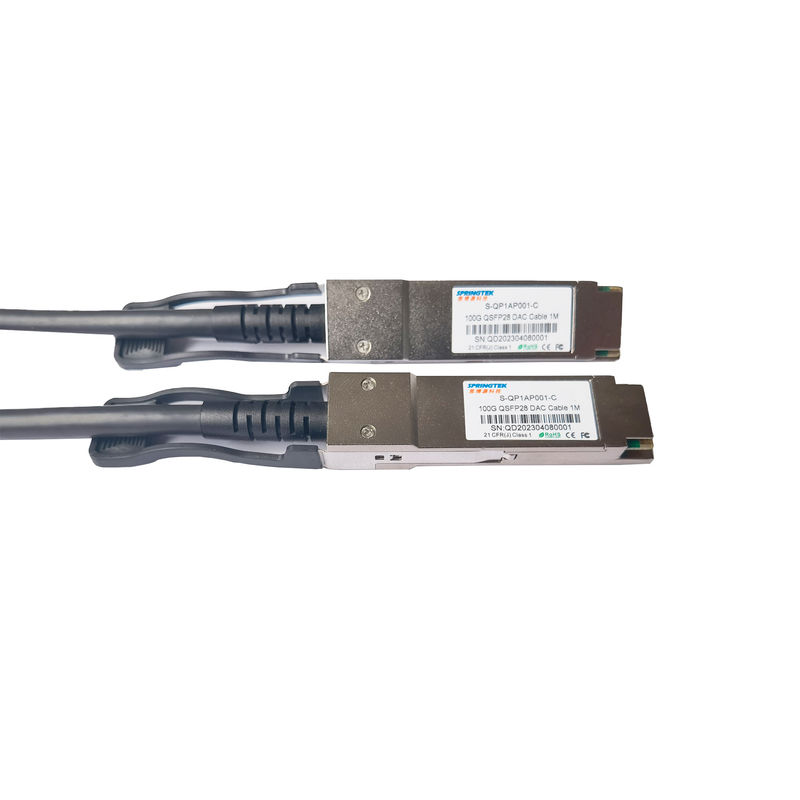

QSFP28 DACケーブル1Mへの100G QSFP28
発注情報
| 部品番号 | 製品の説明 | 繊維Spec。 |
| S-QP1AP001-C | 100G QSFP28 DACケーブル1M | 0~70℃ |
記述
Springtek 100G QSFP28の受動のケーブル会議 プロダクトは、4 x25Gまたは4 x28Gの構造に基づいて、プロダクトよくアプリケ−ション使用要件の次世代100Gスイッチ、サーバー、ルーターおよび他のプロダクトを満たすことができる。
Springtek 100G QSFP28ケーブルは混線を減らすために最大限に活用された設計を採用し、挿入損失、優秀な信号の保全性は次世代100GのイーサネットおよびInfiniband EDRの標準に、十分に合致する。
特徴
適用
推薦された作動条件
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 貯蔵の周囲温度 | -40 | +85 | °C | ||
| 作動の場合温度 | Tc | 0 | +70 | °C | |
| 電源電圧 | VCC3 | 3.14 | 3.3 | 3.47 | V |
| 車線ごとのデータ転送速度 | 1 | 100 | Gb/s |
高速特徴
| 変数 | Symbo | 分 | 典型的 | 最高 | 単 | ノート |
| 差動インピーダンス | RIN、P- | 90 | 110 | Ώ | ||
| 挿入損失 | SDD21 | 22.48 | dB | 12.8906 GHz | ||
|
差動リターン・ロス |
SDD11 | 1つを見なさい | dB | 0.05から4.1 GHz | ||
| SDD22 | 2つを見なさい | dB | 4.1から19のGHz | |||
| 共通モード出力リターン・ロスへの共通モード | SCC11 |
2 |
dB |
0.2から19のGHz |
||
| SCC22 | ||||||
| 共通モード リターン・ロスへの差動 | SCD11 | 3つを見なさい |
dB |
0.01から12.89 | ||
| SCD22 | 4つを見なさい | 12.89から19のGHz | ||||
| 共通のモード変換の損失への差動 |
SCD21 |
10 |
dB |
0.01から12.89 | ||
| 5つを見なさい | 12.89から15.7 | |||||
| 6.3 | 15.7から19のGHz | |||||
| チャネルの動作マージン | COM | 3 | dB | |||
|
注: 1. 同等化SDD11 （dB）によって与えられる反射率 < 16=""> 2. 同等化SDD11 （dB）によって与えられる反射率 < 10=""> 3. 同等化SCD11 （dB）によって与えられる反射率 < 22="" -=""> 4. 同等化SCD11 （dB）によって与えられる反射率 < 15="" -=""> 5. 同等化SCD21 （dB）によって与えられる反射率 < 27="" -=""> |
||||||
