起源の場所:
ウーハン中国
ブランド名:
Springtek
証明:
ISO9001 RoHS FCC CE
モデル番号:
S-FP10P005-C

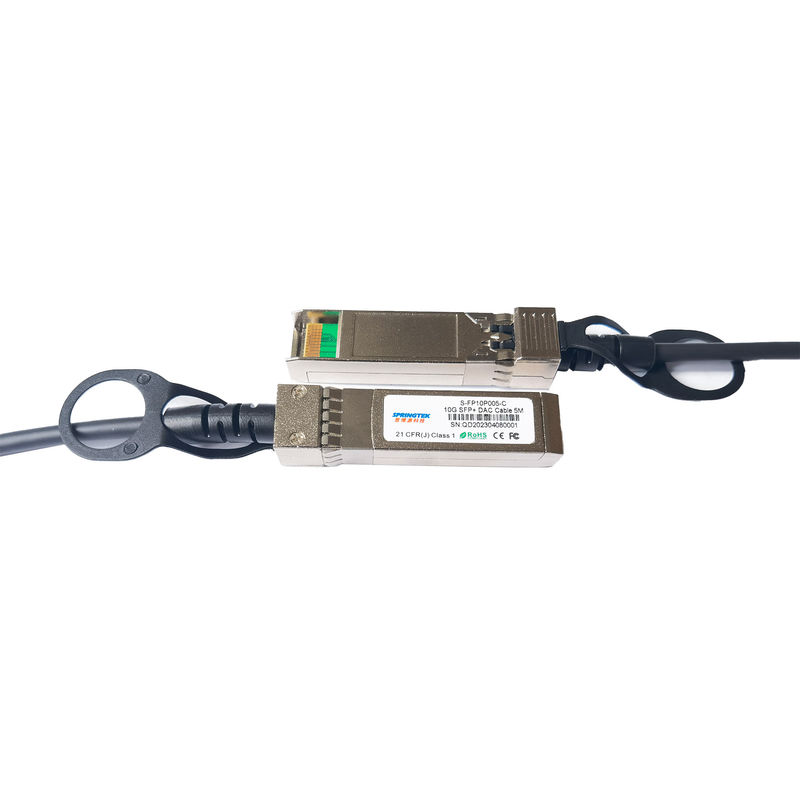

SFP+の受動10G直接付加二軸ケーブルAWG高速10G SFP+ DACのケーブル5M
発注情報
| 部品番号 | 製品の説明 | 繊維Spec。 |
| S-FP10P005-C | 10G SFP+ DACケーブル5M | 0~70℃ |
記述
Springtek 10Gbps SFP+の受動のケーブル会議は高性能、費用効果が大きい10GEthernetのためのI/Osolutionsおよび10G繊維チャネルの塗布である。SFP+の銅モジュールはハードウェアが非常に低い鋳造物および減らされた電力バジェットで高い左舷密度、configurabilityおよび利用をmanufacturestoachieveようにする。高速ケーブルのssemblies性能および信頼性のためのギガビットのイーサネットそして繊維チャネルの業界標準の条件を超過するため満たし。
特徴
適用
推薦された作動条件
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 貯蔵の周囲温度 | TS | -40 | +85 | °C | |
| 作動の場合温度 | Tc | 0 | +70 | °C | |
| 相対湿度（非凝縮） | RS | - | 85 | % |
システム
| 性能 | 媒体 |
|
10.5のGpbsの回線速度、双方向通信のビット誤り率:10E-12よりよい |
7m、10mか15mとしてホットプラグ対応の、業界標準の小さい形態要因プラグイン可能な（SFP+）銅ケーブル、利用できる。 |
Pin定義
| Pin | 論理 | 記号 | 名前/記述 | ノート |
| 1 | VeeT | 送信機の地面 | ||
| 2 | LV-TTL-O | TX_Fault | N/A | 1 |
| 3 | LV-TTL-I | TX_DIS | 送信機のディスエイブル | 2 |
| 4 | LV-TTL-I/O | SDA | 牽引ワイヤー シリアル データ | |
| 5 | LV-TTL-I | SCL | 牽引ワイヤー連続時計 | |
| 6 | MOD_DEF0 | モジュールの現在はVeeTに、接続する | ||
| 7 | LV-TTL-I | RS0 | N/A | 1 |
| 8 | LV-TTL-O | LOS | 信号のLOS | 2 |
| 9 | LV-TTL-I | RS1 | N/A | 1 |
| 10 | 変えなさい | 受信機の地面 | ||
| 11 | 変えなさい | 受信機の地面 | ||
| 12 | CML-O | RD- | 受信機データは逆になった | |
| 13 | CML-O | RD+ | 受信機データは非逆になった | |
| 14 | 変えなさい | 受信機の地面 | ||
| 15 | VccR | 受信機の供給3.3V | ||
| 16 | VccT | 送信機の供給3.3V | ||
| 17 | VeeT | 送信機の地面 | ||
| 18 | CML-I | TD+ | 送信機データは非逆になった | |
| 19 | CML_I | TD- | 送信機データは逆になった | |
| 20 | VeeT | 送信機の地面 | ||
|
注: 1. 信号は30Kオームの抵抗器を搭載するVeeTに引っ張られたSFP+の銅で支えなかった 2. 活動的なケーブル会議はLOSおよびTX_DISを支えない |
||||
