起源の場所:
ウーハン中国
ブランド名:
Springtek
証明:
ISO9001 RoHS FCC CE
モデル番号:
S-PP25A010-C

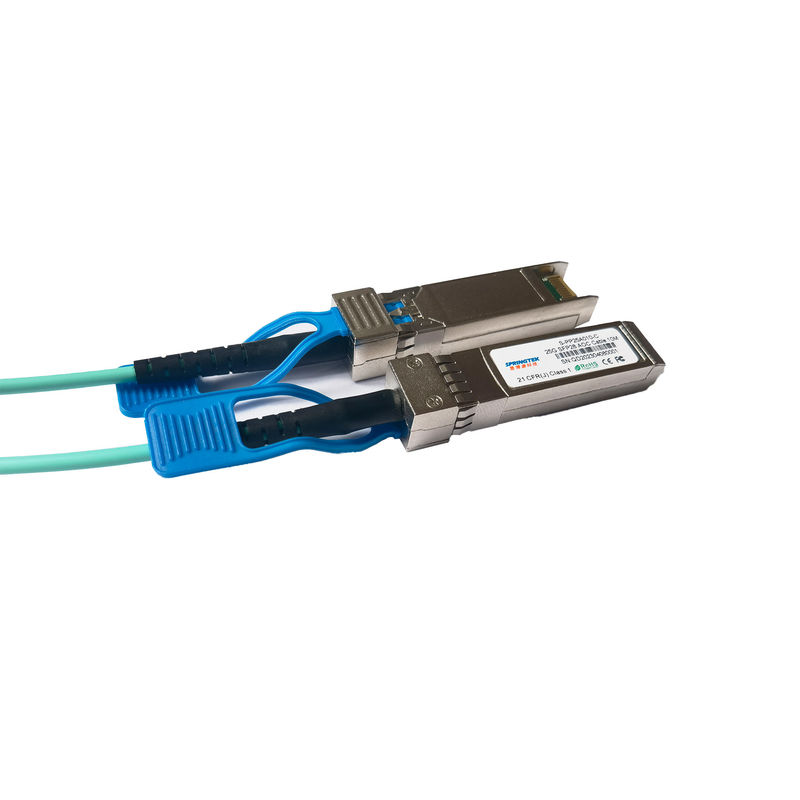

SFP28 AOCケーブル10Mへの25G SFP28
発注情報
| 部品番号 | 製品の説明 | 繊維Spec。 |
| S-PP25A010-C | 25G SFP28 AOCケーブル10M | 0~70℃ |
記述
Springtek SFP28の活動的な光ケーブルはSFP28コネクターが付いている直接付加繊維アセンブリである。それらは非常に短い間隔のために適して、棚の内でそして隣接した棚を渡って接続する費用効果が大きい方法を提供する。
Springtek SFP28の活動的な光ケーブルの長さはOM3 MMF上の70メートルまでまたはOM4 MMF上の100メートルである。このモジュールは850nmのわずかな波長を使用してマルチモード・ファイバ システムに作動するように設計されている。
特徴
適用
Standardl
絶対最高評価
| 変数 | 記号 | 分 | 最高 | 単位 |
| 保管温度 | TS | -20 | +85 | °C |
| 作動の場合温度 | Tc | 0 | 70 | °C |
| 作動の湿気 | RH | 0 | 85 | % |
| 供給電圧 | Vcc | -0.3 | 3.6 | V |
|
注: 損傷はトランシーバーが限界を越える条件に服従すれば起こるかもしれない。 |
||||
推薦された作動条件
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 |
| 作動の場合温度 | Tc | 0 | +70 | °C | |
| 供給電圧 | Vcc | 3.135 | 3.3 | 3.465 | V |
| 現在の供給 | Icc | 300 | mA | ||
| ビット・レート | BR | 25.78125 | Gbps |
送信機
次の電気特徴は推薦されたオペレーティング環境に他に特に規定がなければ定義される。
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 | ノート |
| 差動電圧pk pkに積み過ぎなさい | TP1a | 900 | mV | |||
| 共通モード電圧（Vcm） | TP1 | -350 | 2850 | mV | 2 | |
| 差動終了の抵抗の不適当な組み合わせ | TP1 | 10 | % | 1MHz | ||
| 差動リターン・ロス（SDD11） | TP1 | CEI-28G-VSRを見なさい 同等化13-19 |
dB | |||
| 差動転換および差動toCommonのモード変換（SDC11、SCD11）への共通モード | TP1 | CEI-28G-VSRを見なさい Equation13-20 |
dB | |||
重点を置かれた入れられたテスト |
TP1a | CEI-28G-SRセクション13.3.11.2 .1を見なさい |
受信機
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 | ノート |
| 差動電圧、pk pk | TP4 | 900 | mV | |||
| 共通モード電圧（Vcm） | TP4 | -350 | 2850 | mV | 2 | |
| 共通モード騒音、RMS | TP4 | 17.5 | mV | |||
| 差動終了の抵抗の不適当な組み合わせ | TP4 | 10 | % | 1つのMHz | ||
| 差動リターン・ロス（SDD22） | TP4 | CEI-28G-VSRを見なさい Equation13-19 |
dB | |||
| 共通のモード変換（SDC22、SCD22）への差動転換への共通モードそして差動 | TP4 | CEI-28G-VSRを見なさい Equation13-21 |
dB | |||
| 共通モード リターン・ロス（SCC22） | TP4 | -2 | dB | 3 | ||
| 遷移時間、20から80% | TP4 | 9.5 | ps | |||
| 縦の目の閉鎖（VEC） | TP4 | 5.5 | dB | |||
| 10-15確率の目の幅（EW15） | TP4 | 0.57 | UI | |||
| 10-15確率の目の高さ（EH15） | TP4 | 228 | mV | |||
| 注: 1ターミナル1台あたりに。 2. Vcmはホストによって発生する。指定は地上のオフセットの電圧の効果が含まれている。 3。250MHzから30GHzへの。 |
||||||
