起源の場所:
ウーハン中国
ブランド名:
Springtek
証明:
ISO9001 RoHS FCC CE
モデル番号:
S-QS40A010-C
発注情報
| 部品番号 | 製品の説明 | 繊維Spec。 |
| S-QS40A010-C |

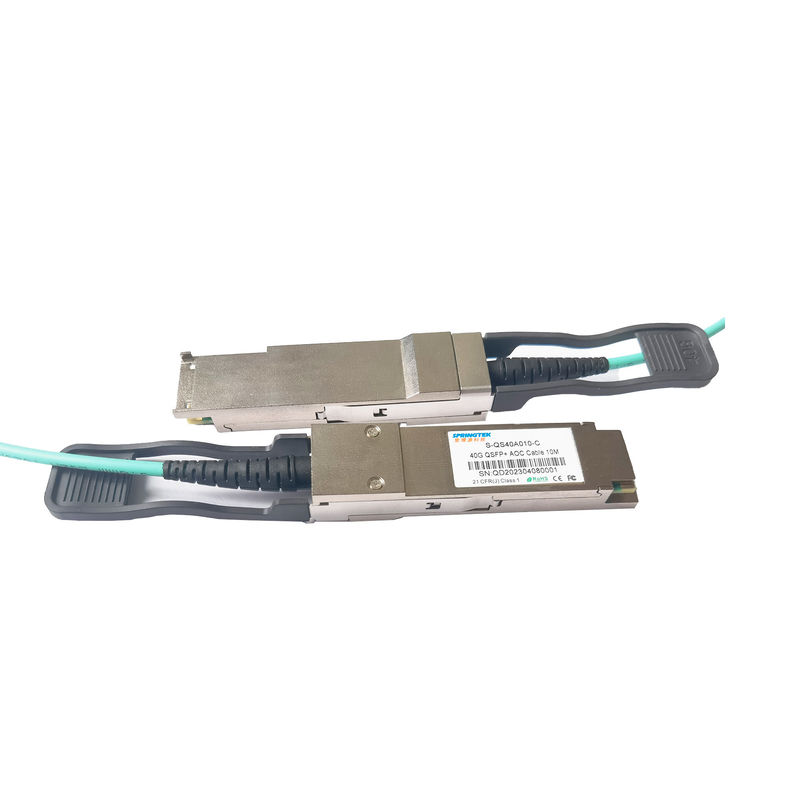

40G QSFP+ AOCケーブル10M |
0~70℃ |
記述
Springtek 40G QSFP+AOCプロダクトは高いデータ転送速度の平行の活動的な光ケーブル、従来の銅ケーブルの帯域幅の限定を克服するためにである。Springtek 40G QSFP+AOCは多重モードのリボン繊維、10Gb/s操作が各可能によってチャネルを受け取る4つの独立したデータ伝送 チャネルおよび4データを提供する。その結果、伝達100メートルの上の40Gb/sの総合データ率をこのプロダクトによってデータ交換超高速の計算を支えるために達成することができる。
SpringtekプロダクトはQSFP+のMulti-Source一致（MSA）に従う形式要素、光学/電気関係のと設計されている。温度、湿気およびEMIの干渉を含む最も粗く外的な作動条件を満たすことを設計した。
特徴
適用
Standardl
絶対最高評価
| 変数 | 記号 | 分 | 最高 | 単位 |
| 貯蔵の周囲温度 | TSTG | -40 | 85 | ℃ |
| 作動の場合温度 | Tc | 0 | 70 | ℃ |
| 作動の湿気 | HO | 5 | 85 | % |
| 電源電圧 | Vcc | 0 | +3.6 | V |
推薦された作動条件
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 |
| 電源電圧 | Vcc | 3.13 | 3.3 | 3.47 | V |
| 高い電圧を操作量 | 2 | VCC | V | ||
| 操作量の電圧低速 | 0 | 0.8 | V | ||
| データ転送速度、各車線 | 10.3125 | 11.2 | Gbps |
送信機
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 | ノート |
|
終わった単一はVoltageToleranceを入れた |
-0.3 | 4 | V | |||
|
AC共通モードは電圧許容を入れた |
15 | mV | RMS | |||
|
差動入れられた電圧振動境界 |
50 | mVpp |
LOSA 境界 |
|||
| 差動入れられた電圧振動 | Vin、PP | 180 | 1200 | mVpp | ||
| 差動入力インピーダンス | Zin | 90 | 100 | 110 | オーム | |
|
単一の終えられた入れられた電圧許容 |
-0.3 | 4 | V | |||
| 差動入れられたS変数 | SDD11 | < -12=""> | dB | 0.01-4.1GHz | ||
| < -6=""> | dB | 4.1-11.1GHz | ||||
|
共通のモード変換への反映された差動 |
SCD11 | -10 | dB | 0.01-11.1GHz | ||
受信機
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 | ノート |
| 終わった単一は電圧を出力した | -0.3 | 4 | V | |||
|
AC共通モード出力電圧 |
7.5 | mV | RMS | |||
|
差動出力電圧振動 |
Vout、PP | 400 | 800 | mVpp | ||
| 差動出力インピーダンス | Zout | 90 | 100 | 110 | オーム | |
|
差動出力S変数 |
SDD22 | < -12=""> | dB | 0.01-4.1GHz | ||
| < -6=""> | dB | 4.1-11.1GHz | ||||
|
共通モード出力反射率 |
SCC22 | < -7=""> | dB | 0.01-2.5GHz | ||
| -3 | dB | 2.5-11.1GHz | ||||
| 総ジッター | 0.38 | UI | ||||
| 決定論のジッター | 0.64 | UI | ||||
