起源の場所:
ウーハン中国
ブランド名:
Springtek
証明:
ISO9001 RoHS FCC CE
モデル番号:
S-QP1AA005-C

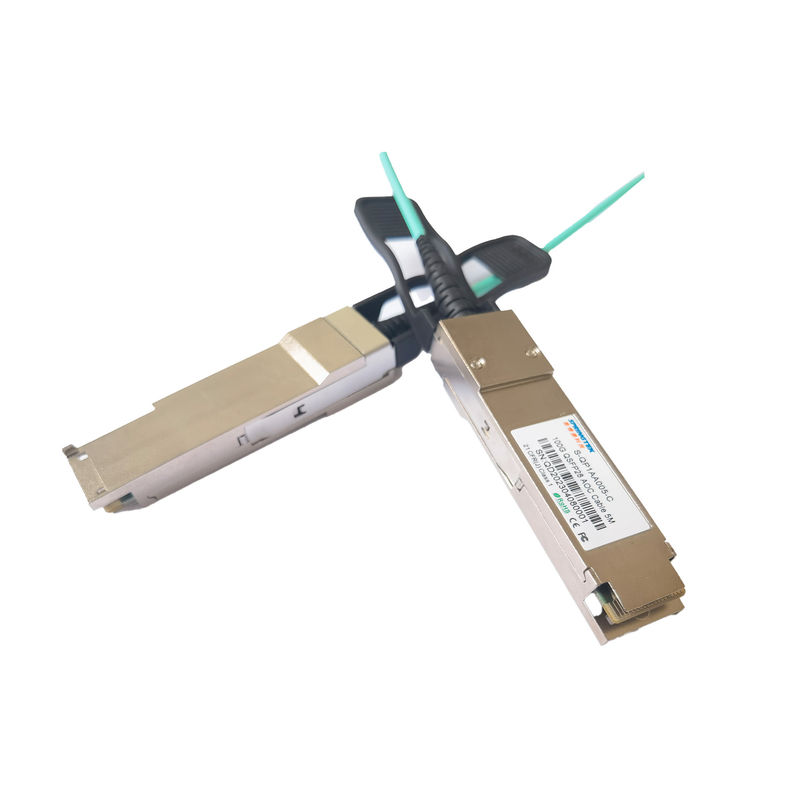

QSFP28 AOCケーブル5Mへの100G QSFP28
発注情報
| 部品番号 | 製品の説明 | 繊維Spec。 |
| S-QP1AA005-C | 100G QSFP28 AOCケーブル5M | 0~70℃ |
記述
このプロダクトは100ギガビットのイーサネットのための4チャンネル、プラグイン可能な、平行光ファイバーQSFP8 AOC、Infiniband EDRの適用である。このトランシーバーは短距離多車線のデータ通信および結合の適用のための高性能モジュールである。それは100Gbps帯域幅の各方向の4つのデータ車線を統合する。
Springtek 100G QSFP28の活動的な光ケーブルの長さはOM3 MMF上の70メートルまでまたはOM4 MMF上の100メートルである。これらのモジュールは850nmのわずかな波長を使用してマルチモード・ファイバ システムに作動するように設計されている。電気インターフェイスは38の接触の端のタイプ コネクターを使用する。
特徴
適用
Standardl
絶対最高評価
あらゆる絶対最高評価以上の操作がこのモジュールへの永久的な損害を与えるかもしれないことが注意されなければならない。
| 変数 | 記号 | 分 | 最高 | 単位 |
| 貯蔵の周囲温度 | TSTG | -40 | 85 | ℃ |
| 作動の場合温度 | Tc | 0 | 70 | ℃ |
| 作動の湿気 | HO | 5 | 85 | % |
| 電源電圧 | Vcc | 0 | +3.6 | V |
推薦された作動条件
推薦されたオペレーティング環境は電気および光学特徴が通知がなければ握る変数を指定する。
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 | ノート |
| 作動の場合 温度 |
TC | 0 | 25 | 70 | °C | |
| 電源電圧 | Vcc | 3.135 | 3.3 | 3.465 | V | |
| データ転送速度、各車線 | 25.78125 | Gb/s | ||||
| データ転送速度の正確さ | -100 | 100 | PPM | |||
| 高い電圧を操作量 | 2 | Vcc | V | |||
| 操作量の電圧低速 | 0 | 0.8 | V |
送信機
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 | ノート |
| 差動電圧に積み過ぎなさい pk pk |
TP1a | 900 | mV | |||
| 共通モード電圧（Vcm） | TP1 | -350 | 2850 | mV | 2 | |
| 差動終了 抵抗の不適当な組み合わせ |
TP1 | 10 | % | 1MHz | ||
| 差動リターン・ロス （SDD11） |
TP1 | CEI-28G-VSRを見なさい 同等化13-19 |
dB | |||
| 差動への共通モード 転換そして差動への 共通のモード変換 （SDC11、SCD11） |
TP1 | CEI- 28G-VSRを見なさい 同等化13-20 |
dB | |||
重点を置かれた入れられたテスト |
TP1a | CEI-28G-VSRセクションを見なさい 13.3.11.2 .1 |
受信機
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 | ノート |
| 差動電圧、pk pk | TP4 | 900 | mV | |||
| 共通モード電圧（Vcm） | TP4 | -350 | 2850 | mV | 2 | |
| 共通モード騒音、RMS | TP4 | 17.5 | mV | |||
| 差動終了 抵抗の不適当な組み合わせ |
TP4 | 10 | % | 1つのMHz | ||
| 差動リターン・ロス （SDD22） |
TP4 | CEI-28G-VSRを見なさい 同等化13-19 |
dB | |||
| 差動への共通モード 転換そして差動への 共通のモード変換 （SDC22、SCD22） |
TP4 | CEI-28G-VSRを見なさい 同等化13-21 |
dB | |||
| 共通モード リターン・ロス （SCC22） |
TP4 | -2 | dB | 3 | ||
| 遷移時間、20から80% | TP4 | 9.5 | ps | |||
| 縦の目の閉鎖（VEC） | TP4 | 5.5 | dB | |||
| 10-15確率の目の幅 （EW15） |
TP4 | 0.57 | UI | |||
| 10-15 robabilityの目の高さ （EH15） |
TP4 | 228 | mV | |||
| 注: 1.ターミナル1台あたりに。 2. Vcmはホストによって発生する。指定は地上のオフセットの電圧の効果が含まれている。 3。250MHzから30GHzへの |
||||||
