起源の場所:
ウーハン中国
ブランド名:
Springtek
証明:
ISO9001 RoHS FCC CE
モデル番号:
S-FP10R3M-C

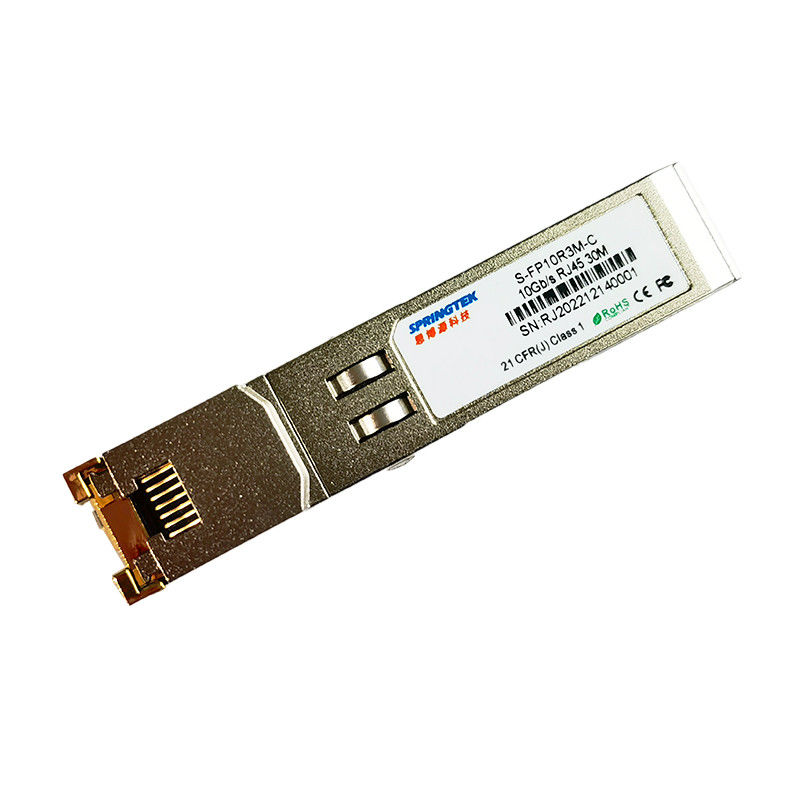

杜松10GBASE-Tの銅30m SFPの光学トランシーバー モジュール
発注情報
| 部品番号 | 製品の説明 |
| S-FP10R3M-C | SFP、RJ45銅、10Gb/s 30M、0ºC~+70ºC |
記述
Springtek SFP-10G-Tの銅の小さい用紙のプラグイン可能なプラス（SFP+）のトランシーバーは高性能、高い信頼性、10ギガビットのイーサネットとおよび支持10Gbpsデータ レート30メートルまで保護されたねじれ二線式部門6Aケーブルに達するためIEEE 802。3-2015およびIEEE 802.3anで指定どおりに10G BASE-Tの標準迎合的な費用効果が大きいモジュールである。モジュールは16レベルのパルス振幅変調（PAM）信号との10Gbps双方向通信のデータ・リンクを支える。モジュールは2wire連続バスでA0hの住所とアクセスすることができるSFP+ MSAを迎合的な標準的な連続ID情報に与える。物理的なICはまた住所AChの2wire連続バスでアクセスすることができる。
特徴
SFF-8431およびSFF-8432 MSA Complant
迎合的なIEEE 802.3azおよび802.3an
5G&2.5G BASE-TのためのIEEE 802.3bz
ホットプラグ対応SFPの足跡
TXのディスエイブルおよびRX Los機能
低いEMIの放出のための十分に金属エンクロージャ
+3.3Vの単一の電源
低い電力の消費（2.5W MAX @ 30m）
密集したRJ-45コネクター アセンブリ
2ワイヤー連続バスでの物理層ICへのアクセス
XFI/5GBASE-R/2500BASE-X/SGMIIのSGMII自動交渉
他の10GBase-T PHYsとオート・ネゴシエートする
猫5eケーブルを使用してサポート100/1000Base-Tかよりよい
MDI/MDIXのクロスオーバー
テストし、修理のための多数のループバック モード
作り付けケーブルの監視およびリンク診断
保護されていなく、保護されたケーブル サポート
0°Cへの+70°Cの作動の場合の温度較差
迎合的なRoHS （無鉛）
適用
猫5eケーブル上の1.25Gigabitイーサネット
環境の指定
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 実用温度 | Tc | 0 | +70 | ℃ | |
| 保管温度 | -40 | +85 | ℃ |
電力インターフェイス
| 変数 | symblo | 分 | タイプ | 最高 | 単位 |
ノート/条件 |
| 現在の供給 | ある | 500 | 757 | mA | vlitageおよびtemperature.seeの注意のノートのフル レンジ上の2.5W最高力は吹いた | |
| 入れられた電圧 | Vcc | 3.13 | 3.3 | 3.47 | V | GNDに参照される |
| 最高の電圧 | Vmax | 3.6 | V |
のelectroniccharacteristics低speedsignals
| 変数 | 記号 | 分 | 最高 | 単位 | ノート/条件 |
| SFPの出力低速 | VOL. | 0 | 0.5 | V | コネクターのホストの側面で測定されるhost_Vccへの10k懸垂への4.7k |
| SFPの出力最高 | VOH | host_Vcc-0.5 | host_Vcc+0.3 | V | コネクターのホストの側面で測定されるhost_Vccへの10k懸垂への4.7k |
| SFPは低く入った | VIL | 0 | 0.8 | V | Vccへの10k懸垂への4.7k、コネクターのSFPの側面で測定されて |
| SFPの入力最高 | VIH | 2 |
Vcc+ 0.3 |
V | Vccへの10k懸垂への4.7k、コネクターのSFPの側面で測定されて |
高速電気インターフェイス、伝達ラインSFP
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | ノート/条件 |
| ライン頻度 | FL | 800 | MHz | IEEE 802.3ごとの5レベルの符号化、 | ||
| Txの出力インピーダンス | Zout、Tx | 100 | オーム | 1MHzと125MHz間のすべての頻度のための差動、 | ||
| Rx Inoutのインピーダンス | Zin、Rx | 100 | オーム | 1MHzと125MHz間のすべての頻度のための差動、 |
高速電気インターフェイス、ホストSFP
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | ノート/条件 |
| 単一の終えられたデータ入力の振動 | Vinsing | 500 | 800 | 1100 | mV | 差動 |
| 単一の終えられたデータ出力の振動 | Voutsing | 500 | 800 | 1100 | mV | 差動 |
| 上昇/落下の時間 | Tr、Tf | 20 | 47 | psec | 20%~80% | |
| Txの入力インピーダンス | Zin | 100 | オーム | 差動 | ||
| Txの入力インピーダンス | Zout | 100 | オーム | 差動 |
概要の指定
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | ノート/条件 |
| 日付率 | BR | 1 | 10 | Gb/s | 互換性があるIEEE 802.3の下のノート2から4を見なさい。 | |
| ケーブル長 | L | 30 | m | |||
| ノート | ||||||
| 時計の許容は+/- 50 PPMである。 | ||||||
