起源の場所:
ウーハン中国
ブランド名:
Springtek
証明:
ISO9001 RoHS FCC CE
モデル番号:
S-SB5M53L80-CD

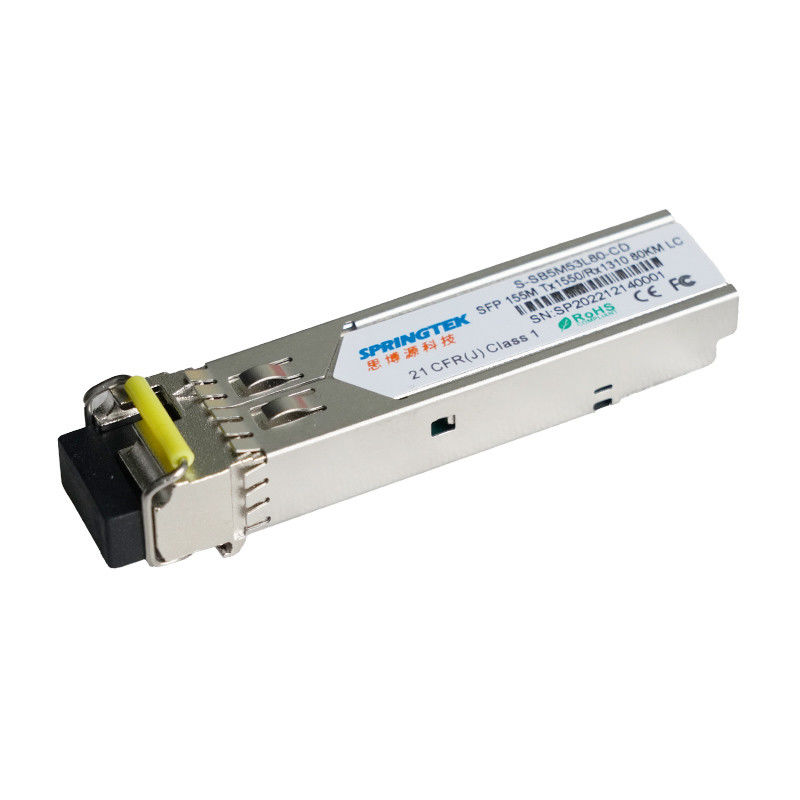

イーサネットSFP LC 155M T1550/R1310nm 80km SMF BIDI光学トランシーバー モジュール
発注情報
| 部品番号 | 製品の説明 |
| S-SB5M53L80-CD | BIDI SFP、155Mbps、Tx1550/Rx1310nm、SM、80km、LC、DDMの0ºC~+70ºC、 |
| S-SB5M53L80-ID | BIDI SFP、155Mbps、Tx1550/Rx1310nm、SM、80km、LC、DDMの-40ºC~+85ºC、 |
記述
Springtek BIDI SFPのトランシーバーは高性能、SMF （9/125μm）の155Mbpsおよび80kmの伝送距離を支える費用効果が大きいモジュールである。
トランシーバーは2つのセクションから成っている:1550nm LDレーザーの送信機、TRANSインピーダンス アンプ（TIA）によって統合されるPINフォトダイオード。Springtek BIDI SFPのトランシーバーはクラスIのレーザーの安全の条件を満たす。
トランシーバーはSFPのMulti-Source一致（MSA）およびSFF-8472と互換性がある。詳細については、SFP MSAを参照しなさい。
特徴
+3.3Vの単一の電源
高性能および費用効果が大きい
1550nm LDおよび80km伝達のためのPINのフォトディテクター
単信LCの容器が付いているSFP MSAおよびSFF-8472と迎合的
デジタル診断監視
作動の場合温度:+70°Cへの0 -40 +85°Cに
迎合的なRoHS （無鉛）
適用
SDH STM-1、SONET OC-3
繊維チャネル
他のオプティカル リンク
絶対最高評価
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 電源電圧 | VCC | -0.5 | - | 4 | V |
| 保管温度の範囲 | TS | -40 | - | 85 | °C |
| 相対湿度-貯蔵 | RHS | 0 | - | 95 | % |
| 相対湿度-作動する | RHO | 0 | - | 85 | % |
推薦された作動条件
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 場合の実用温度範囲 | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| 電源電圧 | Vcc | 3.14 | 3.3 | 3.47 | V |
| 現在の供給 | Icc | - | - | 300 | mA |
| データ転送速度 | BR | - | 155 | - | Mbps |
電気特徴
| 送信機の電気特徴 | ||||||
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | |
| 差動入れられた電圧振動 | VIN | 400 | - | 2000年 | mV | |
| Txの差動はImpendenceを入れた | ZIN | - | 100 | - | Ω | |
| 送信機のディスエイブルの電圧 | VDIS | 2.0 | - | VCC +0.3 | V | |
| 送信機は電圧を可能にする | VEN | 0 | - | 0.8 | V | |
| TFAULTの論理の最高 | VTFH | 2.4 | - | VCC | V | |
| TFAULTの論理の低速 | VTFL | V | - | V +0.4 | V | |
| 受信機の電気特徴 | ||||||
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | |
| 差動出力電圧振動 | VOUT | 400 | - | 1000 | mV | |
| Rxの差動はImpendenceを出力した | ZOUT | - | 100 | - | Ω | |
| LOSは電圧を主張する | VLOSA | 2.4 | - | VCC | V | |
| LOSは電圧を非主張する | VLOSD | V | - | V +0.4 | V | |
光学特徴
| 送信機の特徴 | ||||||
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | ノート |
| レーザーのタイプ | LD | |||||
| データ転送速度 | - | - | 155 | - | Mb/s | |
| 中心の波長範囲 | λ | 1480 | 1550 | 1580 | nm | |
| 分光Width@-20dB | Δλ | - | - | 1 | nm | |
| 送信機の平均進水力 | POFF | - | - | -40 | dBm | |
| 進水の光学力 | ふくれっ面 | -5 | - | 0 | dBm | 1 |
| 絶滅の比率 | ER | 8.2 | - | - | dB | |
| 受信機の特徴 | ||||||
| 受信機のタイプ | PIN | |||||
| データ転送速度 | - | - | 155 | - | Mb/s | |
| 作動の中央波長 | λ | 1260 | 1310 | 1360 | nm | |
| 受信機の感受性 | 上院議員 | - | - | -36 | dBm | 2 |
| 受信機の積み過ぎ | PSAT | -8 | - | - | dBm | |
| LOSは主張する | LOSA | -45 | - | - | dBm | |
| LOSは非主張する | LOSD | - | - | -36 | dBm | |
| LOSヒステリシス | LOSH | 0.5 | 3 | 5 | dB | |
| ノート | ||||||
|
1. 平均出力図は報知的であるただ 2. 223 - 1 PRBS@155Mbpsと測定される、BER-10<10> |
||||||
概要の指定
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | ノート |
| ビット・レート | BR | - | 155 | - | Mb/s | |
| ビット エラー率 | BER | - | - | 10-10 |
