起源の場所:
ウーハン中国
ブランド名:
Springtek
証明:
ISO9001 RoHS FCC CE
モデル番号:
S-SP1GR01-C

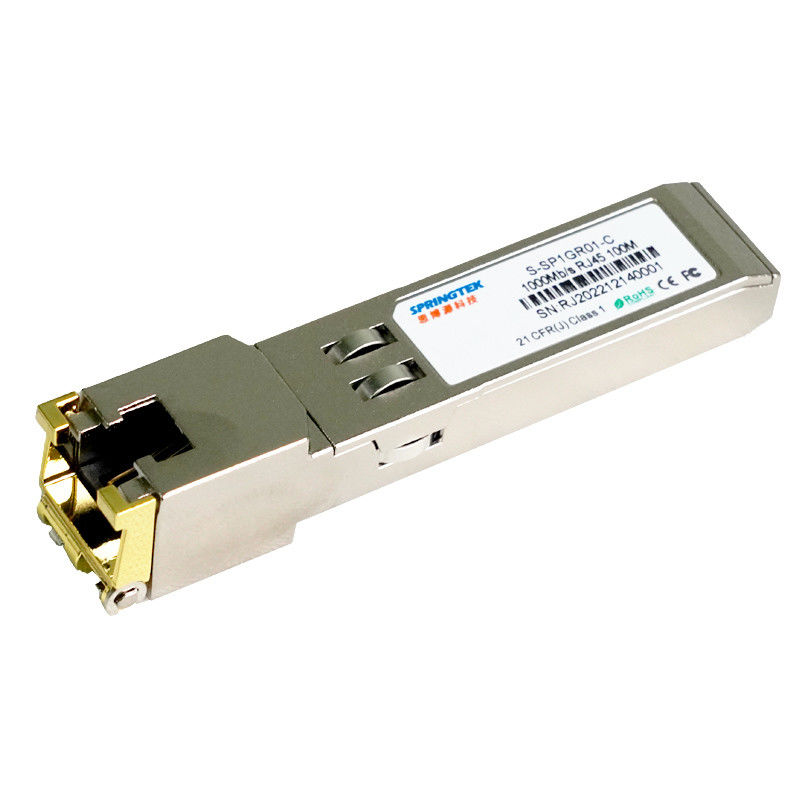

1000BASE-Tの銅100 m SFPの光学トランシーバー モジュール
発注情報
| 部品番号 | 製品の説明 |
| S-SP1GR01-C | SFP、RJ45 100M銅、1000Mb/s 0ºC~+70ºC |
記述
Springtek 1000BASE-T SFPの銅のトランシーバーは高性能、ギガビットのイーサネットとおよび支持1000Mbpsデータ レート100メートルまで保護されていないねじれ二線式部門5ケーブル（BERに達するためIEEE 802。3-2002およびIEEE 802.3abで指定どおりに1000BASE-T標準迎合的な費用効果が大きいモジュールである <10-12>
特徴
Los機能のないTXのディスエイブルおよびRX Los/
低いEMIのための十分に金属エンクロージャ
+3.3V DCの単一の電源
低い電力の消滅（典型的な1.05のW）
2ワイヤー連続バスでの物理層ICへのアクセス
SERDESインターフェイスとの上位システムの1000 BASE-T操作
0°Cへの+70°Cの作動の場合の温度較差
迎合的なRoHS （無鉛）
適用
環境の指定
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 実用温度 | Tc | 0 | +70 |
℃ |
|
| 保管温度 | -40 | +85 | ℃ |
+3.3Vの電力インターフェイス
| 変数 | symblo | 分 | タイプ | 最高 | 単位 | ノート/条件 |
| 現在の供給 | ある | 500 | 757 | mA | vlitageおよびtemperature.seeの注意のノートのフル レンジ上の2.5W最高力は吹いた | |
| 入れられた電圧 | Vcc | 3.13 | 3.3 | 3.47 | V | GNDに参照される |
| 最高の電圧 | Vmax | 3.6 | V |
のelectroniccharacteristics低speedsignals
| 変数 | 記号 | 分 | 最高 | 単位 | ノート/条件 |
| SFPの出力低速 | VOL. | 0 | 0.5 | V | コネクターのホストの側面で測定されるhost_Vccへの10k懸垂への4.7k |
| SFPの出力最高 | VOH | host_Vcc-0.5 | host_Vcc+0.3 | V | コネクターのホストの側面で測定されるhost_Vccへの10k懸垂への4.7k |
| SFPは低く入った | VIL | 0 | 0.8 | V | Vccへの10k懸垂への4.7k、コネクターのSFPの側面で測定されて |
| SFPの入力最高 | VIH | 2 |
Vcc+ 0.3 |
V | Vccへの10k懸垂への4.7k、コネクターのSFPの側面で測定されて |
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | ノート/条件 |
| ライン頻度 | FL | 125 | MHz | IEEE 802.3ごとの5レベルの符号化、 | ||
| Txの出力インピーダンス | Zout、Tx | 100 | オーム | 1MHzと125MHz間のすべての頻度のための差動、 | ||
| Rx Inoutのインピーダンス | Zin、Rx | 100 | オーム | 1MHzと125MHz間のすべての頻度のための差動、 |
高速電気インターフェイス、ホストSFP
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | ノート/条件 |
| 単一の終えられたデータ入力の振動 | Vinsing | 250 | 1200 | mA | 終わる単一 | |
| 単一の終えられたデータ出力の振動 | Voutsing | 350 | 800 | mA | 終わる単一 | |
| 上昇/落下の時間 | Zin、Rx | 175 | psec | 20%~80% | ||
| Txの入力インピーダンス | Zin | 50 | オーム | 終わる単一 | ||
| Txの入力インピーダンス | Zout | 50 | オーム | 終わる単一 |
概要の指定
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | ノート/条件 |
| データ転送速度 | BR | 10 | 1000 | Mb/sec | IEEE802.3compatible | |
| ノート | ||||||
| 1.Clock許容は+/- 50 PPMである。 | ||||||
