起源の場所:
ウーハン中国
ブランド名:
Springtek
証明:
ISO9001 RoHS FCC CE
モデル番号:
S-SP1MR01-C

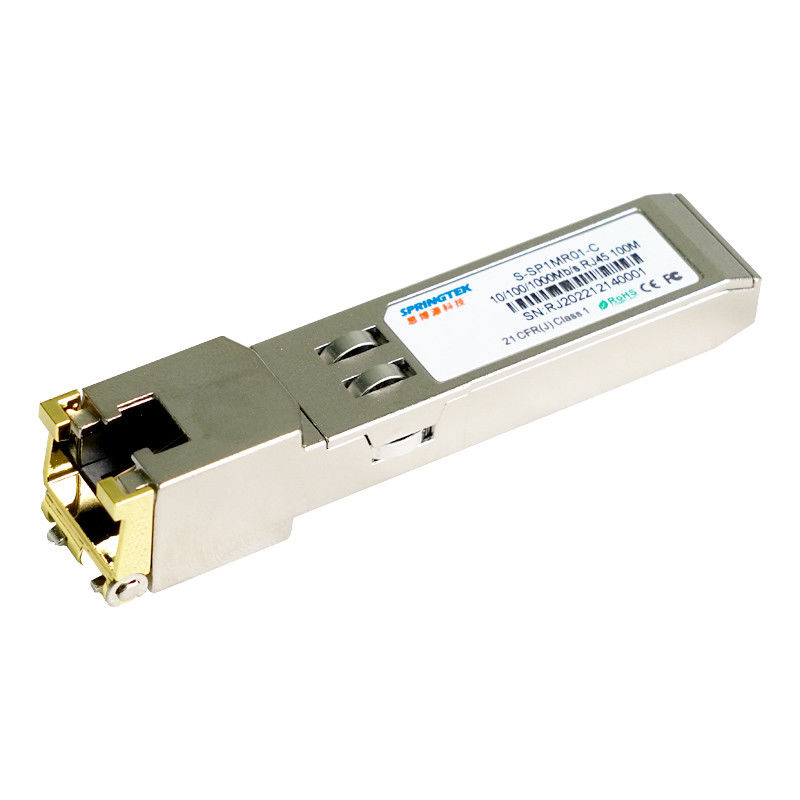

10/100/1000BASE-T銅の100 m SFP光学トランシーバー モジュール
発注情報
| 部品番号 | 製品の説明 |
| S-SP1MR01-C | SFP、RJ45 100M銅、10/100/1000Mb/s 0ºC~+70ºC |
記述
Springtek GLC-T 10/100/1000BASE-Tの銅SFPのトランシーバーは高性能、ギガビットのイーサネットとおよびIEEE 802。3-2002およびIEEE 802.3abで指定どおりに10/100/1000BASE-T標準迎合的な費用効果が大きいモジュールであり保護されていないねじれ二線式部門5ケーブルに達するために100メートルを支える。
GLC-T10/100/1000は5レベルのパルス振幅変調（PAM）信号との双方向通信のデータ・リンクを支える。ケーブルの4組はすべて各組の250Mbpsで記号率と使用される。
GLC-T10/100/1000は2ワイヤー連続CMOS EEPROMの議定書によってA0hの住所とアクセスすることができるSFP MSAを迎合的な標準的な連続ID情報に与える。物理的なICはまた住所AChの2ワイヤー連続バスでアクセスすることができる。
特徴
低いEMIのための十分に金属エンクロージャ
低い電力の消滅
EEPROMの詳しい製品に関する情報
+3.3Vの単一の電源
2ワイヤー連続バスでの物理層ICへのアクセス
SGMIIインターフェイスとの上位システムの10/100/1000のBASE-T操作
SFP MSAと迎合的
IEEE Std 802.3TM-2002と迎合的
FCC 47 CFRの部15のクラスBと迎合的
0°Cへの+70°Cの作動の場合の温度較差
迎合的なRoHS （無鉛）
適用
転換するべきスイッチ/ルーター/ルーター リンク
ファイルのための高速入力/出力は断絶する
環境の指定
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 実用温度 | 上 | -0 | 85 | °C | |
| 保管温度 | Tsto | -40 | 100 | °C |
電力インターフェイス
| 変数 | symblo | 分 | タイプ | 最高 | 単位 | ノート/条件 |
| 現在の供給 | ある | 320 | 375 | mA | 電圧および温度のフル レンジ上の1.2W最高力。次注意のノートを見なさい | |
| 入れられた電圧 | Vcc | 3.13 | 3.3 | 3.47 | V | GNDに参照される |
| サージ電流 | Isurge | 30 | mA | 定常流れの上の熱いプラグ。注意のノートを見なさい | ||
| 注意:パワー消費量およびサージ電流はSFP MSAのある値より高い | ||||||
低speedsignals
| 変数 | 記号 | 分 | 最高 | 単位 | ノート/条件 |
| SFPの出力低速 | VOL. | 0 | 0.5 | V | host_Vccへの10k懸垂への4.7k。 |
| SFPの出力最高 | VOH | host_Vcc -0.5 | host_Vcc + 0.3 | V | host_Vccへの10k懸垂への4.7k。 |
| SFPは低く入った | VIL | 0 | 0.8 | V | Vccへの10k懸垂への4.7k。 |
| SFPの入力最高 | 2 | Vccの+ 0.3ボルト | V | Vccへの10k懸垂への4.7k。 |
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | ノート/条件 |
| ライン頻度 | fL | 125 | MHz | IEEE 802.3ごとの5レベルの符号化、 | ||
| Txの出力インピーダンス | Zout、TX | 100 | オーム | 差動 | ||
| Rxの入力インピーダンス | Zin、RX | 100 | オーム | 差動 |
高速電気インターフェイス、ホストSFP
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | ノート/条件 |
| 単一の終えられたデータ入力の振動 | Vinsing | 250 | 1200 | mA | 終わる単一 | |
| 単一の終えられたデータ出力の振動 | Voutsing | 350 | 100 | 800 | mA | 終わる単一 |
| 上昇/落下の時間 | Zin、Rx | 175 | psec | 20%~80% | ||
| Txの入力インピーダンス | Zin | 50 | オーム | 終わる単一 | ||
| Txの入力インピーダンス | Zout | 50 | オーム | 終わる単一 |
概要の指定
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | ノート/条件 |
| データ転送速度 | BR | 10 | 1,000 | Mb/s | 互換性があるIEEE 802.3。 | |
| ケーブル長 | L | 100 | m | 部門5 UTP。BER <10-12> | ||
| 注: | ||||||
|
1. 時計の許容は+/- 50 PPMである 2. デフォルトで、GLC-T10/100/1000は優先するマスター モードの双方向通信装置である 3. 自動クロスオーバーの検出は可能になる。外的なクロスオーバー ケーブルは要求されない 4. 10/100/1000のBASE-T操作は上位システムはSGMIIインターフェイスがあるように要求する 5. SGMIIを支えないSERDESの時計無しで、モジュールは1000BASE-Tだけで作動する。 |
||||||
