起源の場所:
ウーハン中国
ブランド名:
Springtek
証明:
ISO9001 RoHS FCC CE
モデル番号:
S-SD1GDWL80-CD

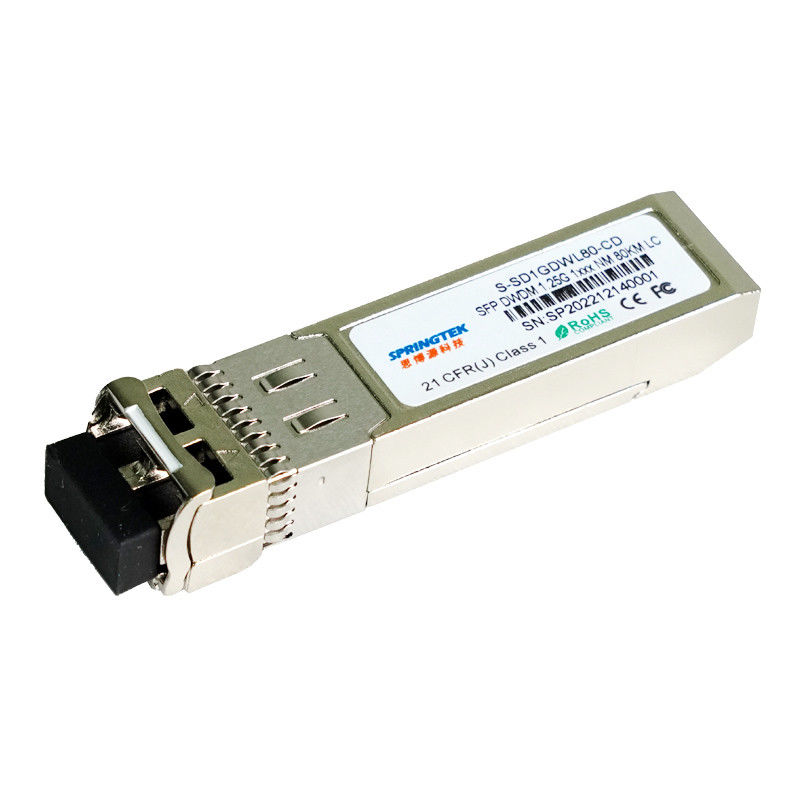

1.25Gbps DWDM C17~C61 80kmSFPの光学トランシーバー モジュール
発注情報
| 部品番号 | 製品の説明 |
| S SD1GDWL80 CDXX | SFP、DWDM 1.25Gbps、1510nm~1610nm、SM、LC、80km、DDMの0ºC~+70ºC、 |
| XX=17~61 （ITUチャネルCバンド） 62~16 （ITUチャネルのL-band） | |
記述
Springtek DWDM SFPのトランシーバーは100つのGHzチャネルで操作を支える優秀な波長の安定性を費用効果が大きいモジュール表わす。それはDWDM SONET/SDH、ギガビットのイーサネットおよび繊維チャネルの塗布のために設計されている。
トランシーバーは2つのセクションから成っている:送信機セクションはcolded DFBレーザーを組み込む。そして受信機セクションはクラスIのレーザーの安全の条件を満たすためにTIA.Springtek DWDM SFPモジュールによって統合されるAPDフォトダイオードから成っている。
DWDM SFPのトランシーバーはトランシーバーの温度のような装置オペレーティング パラメータへの実時間アクセスを可能にする高められた監察インターフェイス、レーザー バイアス流れ、送信された光学力提供したり、光学力およびトランシーバーの供給電圧、レーザーの温度および技術的な流れ受け取った。
特徴
1.25Gbps操作
100GHzチャネル・スペーシングDWDMシステムの使用のために適した
80km伝達のためのDWDM DFBおよびAPDのフォトディテクター
複式アパートLCの容器が付いているDWDM SFP MSAと迎合的
デジタル診断監視
波長の承諾の上のコールド スタート
作動の場合温度:+70°Cへの0
迎合的なRoHS （無鉛
適用
イーサネットIEEE 802.3ae
繊維チャネル
絶対最高評価
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 電源電圧 | Vcc | -0.3 | 4 | V | |
| 保管温度の範囲 | TS | -40 | 85 | °C | |
| 相対湿度-貯蔵 | RHS | 0 | 95 | % | |
| 相対湿度-作動する | RHO | 0 | 85 | % |
推薦された作動条件
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 場合の実用温度範囲 | Tc | -5 | - | 70 | °C |
| 電源電圧 | Vcc | 3.14 | 3.3 | 3.47 | V |
| 現在の供給 | Icc | - | - | 380 | mA |
光学送信機の指定–
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 |
| データ転送速度Multirate | Mra | 155 | 1250 | 2667 | Mbps |
| 中心の波長（SOL）△ | lc | lc -25 | lc | lc +25 | pm |
| 中心の波長（EOL）▲ | lc | lc -100 | lc | lc+100 | pm |
| 光学力を送信しなさい | Po | 0 | - | 5 | dBm |
| 側面モード抑制の比率 | SMSR | 30 | - | - | dB |
| 光学力を送信しなさい（不具） | PTX_DISABLE | - | - | -40 | dBm |
| 絶滅の比率 | ER | 8.2 | - | dB | |
| チャネル・スペーシング | ∆f | - | 100 | - | GHz |
| ジッターの生成 | TJP-P | - | - | 70 | mUI |
| 分光幅（- 20dB） | Dl20 | - | 0.1 | 0.3 | nm |
| 目マスク | SONET/SDHのための鐘の中心GR-253-CORE及びITU G.957とイーサネットおよび繊維チャネルのためのIEEE 802.3aeと迎合的 | ||||
電気送信機の指定–
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 |
| 供給電圧 | VccTX | 3.13 | 3.3 | 3.47 | V |
| PECL/CMLは入った | VtxDIFF | 500 | - | 1600 | mV |
| 入れられた上昇/落下 | TR/TF | - | - | 160 | ps |
| TX欠陥の欠陥 | Vf | 2 | - | Vcc | V |
| TX欠陥の常態 | Vn | V | - | Vee+0.5 | V |
| TX_DISABLE （主張した） | VDH | 2 | - | Vcc | V |
| TX_DISABLE （否定される） | VDL | V | - | Vee+0.8 | V |
光学APDの受信機の指定–
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 |
| 受信機の感受性（OC24） | Rsens-1 | - | -30 | -28 | dBm |
| 受信機の感受性（OSNR = 20dB） | Rsens-2 | - | - | -24 | dBm |
| 最高の入力パワー | RX積み過ぎ | - | - | -7 | dBm |
| 入れられた作動の波長 | λ | 1528 | - | 1564 | nm |
| 反射率 | Rrx | - | - | -24 | dB |
| 主張される信号の損失 | -40 | - | - | dBm | |
| LOSは非主張した | - | - | -25 | dBm | |
| LOSヒステリシス | 0.5 | - | - | dB |
電気APDの受信機の指定–
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 |
| 供給電圧 | VccRX | 3.13 | 3.3 | 3.47 | V |
| 差動出力振動 | Vout PP | 370 | - | 2000年 | mV |
| 上昇/落下の時間 | Tr/Tf | - | - | 175 | ps |
| 主張される信号の損失– | VOH | 2 | - | Vcc | V |
| 否定される信号の損失– | VOL. | V | - | Vee+0.5 | V |
低速電気的信号のタイミング
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 |
| TXのディスエイブルは時間を否定する | トン | - | - | 20 | 氏 |
| TXのディスエイブルは時間を主張する | しゃれ者 | - | - | 20 | 氏 |
| TX_FAULTの調整を含んで、初期設定する時間 | t_init | - | - | 300 | 氏 |
| 始動時間 | t_startup | - | - | 90 | s |
| TX_FAULT/INTは時間を主張する | t_fault | - | - | 50 | 氏 |
| 再調節するべきTX_DISABLE | t_reset | 10 | - | - | 氏 |
| LOSは時間を主張する | t_los_on | - | - | 100 | 私達 |
| LOSは時間を否定する | t_los_off | - | - | 100 | 私達 |
| 連続IDのクロック レート | f_serial_clock | - | - | 100 | kHz |
