起源の場所:
ウーハン中国
ブランド名:
Springtek
証明:
ISO9001 RoHS FCC CE
モデル番号:
S-FP1055L80-CD

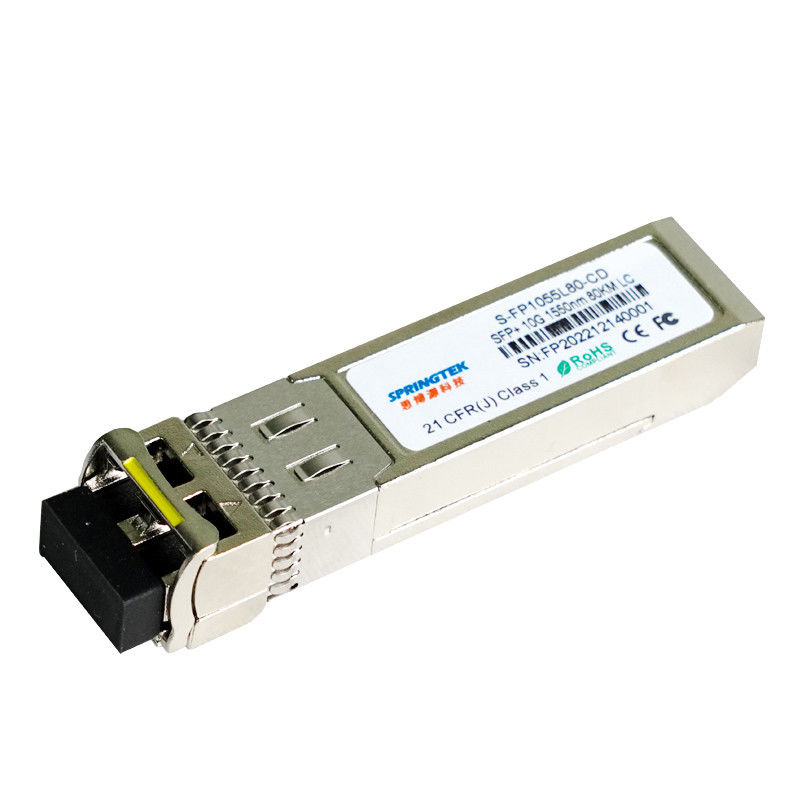

10Gbps 1550 nm 80kmSFP+の光学トランシーバー モジュール
発注情報
| 部品番号 | 製品の説明 |
| S-FP1055L80-CD | SFP+、10.3125Gbps、1550nm、SM、80km、DDMの0ºC~+70ºC、 |
記述
Springtek 1550nmはEML 10Gbps SFP+のトランシーバーを設計されている単一モード光ファイバーの80kmまで上の10Gイーサネット リンクの光学データを送受信するように冷却した。
Springtek 1550nm 80km SFP+モジュールの電気インターフェイスはSFIの電気指定に迎合的である。送信機の入力および受信機の出力インピーダンスは100オーム差動である。つながれるデータ ラインはAC内部的にある。モジュールは差動終了を提供し、質信号の終了および低いEMIのための共通のモード変換に差動を減らす。
特徴
LCの複式アパートの光学インターフェイス
1550nmはEMLの送信機、APDの受信機を冷却した
11.3Gまでのサポートはビット・レートを
低い電力の消費<2w>
80kmまでSMF長さ
優秀なEMIの性能のための金属製ハウジング
費用効果が大きいSFP+の解決は、より高い港密度およびすばらしい帯域幅を可能にする
実用温度:+70°Cへの0
迎合的なRoHS （無鉛）
適用
8.5G/10G繊維チャネル
10G SONET/SDH、OTU2/2e
絶対最高評価
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 電源電圧 | Vcc | -0.5 | 4 | V | |
| 保管温度の範囲 | TS | -0 | 70 | °C | |
| 相対湿度-貯蔵 | RHS | 0 | 95 | % | |
| 相対湿度-作動する | RHO | 5 | 85 | % |
推薦された作動条件
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 場合の実用温度範囲 | Tc | 0 | +70 | °C | |
| 電源電圧 | Vcc | 3.135 | 3.30 | 3.465 | V |
| 現在の供給 | Icc | 450 | mA | ||
| データ転送速度 | BR | - | 10.3125 | 11.3 | Gbps |
電気特徴
| 送信機の電気特徴 | |||||
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 差動入れられた電圧振動 | VIN | 180 | 850 | mV | |
| Txの差動はImpendenceを入れた | ZIN | - | 100 | - | Ω |
| 送信機のディスエイブルの電圧 | VDIS | 2.0 | - | VCC | V |
| 送信機は電圧を可能にする | VEN | 0 | - | 0.8 | V |
| TFAULTの論理の最高 | VTFH | 2.0 | - | VCC | V |
| TFAULTの論理の低速 | VTFL | 0 | - | 0.8 | V |
| 受信機の電気特徴 | |||||
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 |
| 差動出力電圧振動 | VOUT | 300 | - | 850 | mV |
| Rxの差動はImpendenceを出力した | ZOUT | - | 100 | - | Ω |
| LOSの欠陥 | VLOSの欠陥 | Vcc-1.3 | VccHOST | V | |
| LOSの常態 | VLOSの標準 | V | Vee+0.8 | V | |
光学特徴
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | ノート |
| 送信機の特徴 | ||||||
| レーザーのタイプ | EML | |||||
| 中心の波長範囲 | λ | 1530 | 1550 | 1565 | nm | |
| 側面モード抑制の比率 | SMSR | 30 | - | - | dB | |
| 進水の光学力 | ふくれっ面 | -1 | - | 4 | dBm | |
| 送信機の平均進水力 | POFF | - | - | -30 | dBm | |
| 絶滅の比率 | ER | 8.5 | - | - | dB | |
| 送信機および分散の罰 | TDP | - | - | 3 | dB | |
| 相対的な強度の騒音 | RIN | - | - | -128 | dB/Hz | |
| 受信機の特徴 | ||||||
| 受信機のタイプ | APD | |||||
| 作動の中央波長 | λ | 1270 | - | 1610 | nm | |
| 受信機の感受性 | 上院議員 | - | - | -23 | dBm | 1 |
| 受信機の積み過ぎ | PSAT | -7 | - | - | dBm | |
| 受信機の反射率 | RFL | - | - | -27 | dB | |
| LOSは主張する | LOSA | -37 | - | - | dBm | |
| LOSは非主張する | LOSD | - | - | -26 | dBm | |
| LOSヒステリシス | LOSH | 0.5 | 3 | dB | ||
| ノート | ||||||
| 1. 、BER-12 231 - 1 PRBS@10.3125Gbpsと測定される<10>、最も悪いERと、BtB | ||||||
